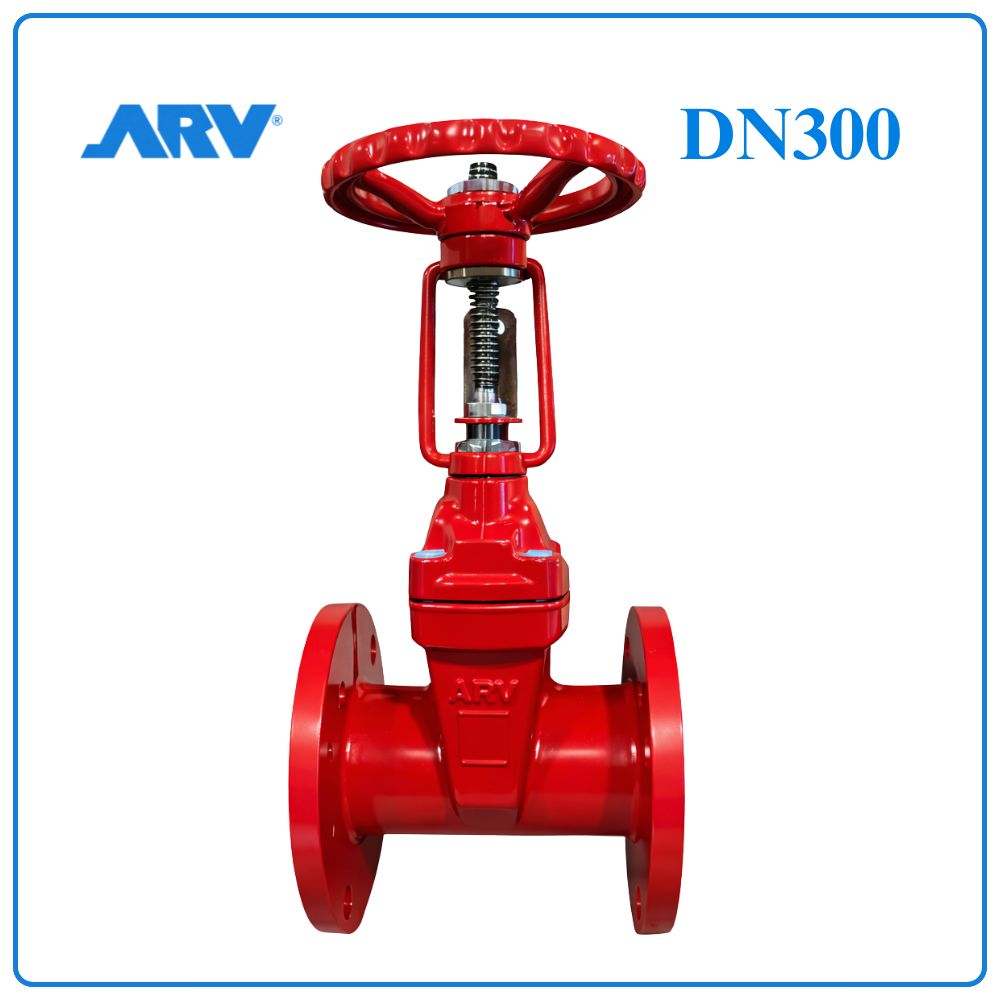

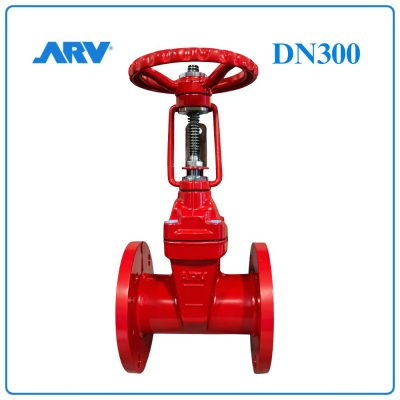

Van Cổng Ty Nổi ARV DN300

Van Cổng Ty Nổi ARV DN300 là gì?

Van cổng ty nổi ARV DN300 là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống bằng cơ chế nâng hạ lá van.

Sản phẩm có kích thước DN300, tương đương 12 inch hoặc phi 323 mm, thường được lắp đặt trong hệ thống cấp nước đô thị, PCCC, trạm bơm, nhà máy xử lý nước và các công trình công nghiệp lớn.

Ưu điểm nổi bật của Van Cổng Ty Nổi ARV DN300

Quan sát trạng thái trực quan

Ty van nâng lên khi mở và hạ xuống khi đóng, giúp nhận biết nhanh trạng thái hoạt động.

Phù hợp đường ống lưu lượng lớn

Kích thước DN300 thích hợp cho tuyến ống chính cần lưu lượng cao và vận hành ổn định.

Đóng mở chắc chắn

Cơ cấu ren ngoài truyền động tốt, hỗ trợ thao tác nhẹ và chính xác.

Độ bền cơ học cao

Thân van gang cầu GGG50 chịu lực tốt, thích hợp môi trường áp lực lớn.

Chống ăn mòn hiệu quả

Bề mặt phủ epoxy tĩnh điện giúp hạn chế gỉ sét, tăng tuổi thọ sản phẩm.

Thuận tiện bảo trì

Ty nổi nằm ngoài thân van nên dễ kiểm tra, tra mỡ và bảo dưỡng định kỳ.

Thông số kỹ thuật Van Cổng Ty Nổi ARV DN300

Thông số	Giá trị
Tên sản phẩm	Van cổng ty nổi ARV DN300
Model	ARS150-300
Kích thước	DN300 – Phi 323 – 12 inch
Kiểu van	Van cổng ty nổi
Kết nối	Mặt bích
Tiêu chuẩn mặt bích	EN1092-2 / BS5163
Tiêu chuẩn thiết kế	EN1171 / EN1074-2
Áp suất làm việc	PN16
Áp lực thử thân	24 Bar
Áp lực thử kín	17.6 Bar
Nhiệt độ tối đa	80°C
Thân van	Gang cầu GGG50
Trục van	Inox
Làm kín	EPDM
Môi trường sử dụng	Nước sạch, nước kỹ thuật, PCCC

Cấu tạo Van Cổng Ty Nổi ARV DN300

STT	Tên bộ phận	Vật liệu
1	Body (Thân van)	Ductile Iron (Gang cầu)
2	Disc (Lá van)	Ductile Iron + EPDM
3	Bonnet Gasket (Gioăng nắp van)	NBR (Cao su)
4	Stem (Ty van)	Stainless Steel (Thép không gỉ)
5	O-ring (Gioăng chữ O)	NBR (Cao su)
6	Sealing Washer (Vòng đệm kín)	POM
7	O-ring (Gioăng chữ O)	NBR (Cao su)
8	Gland (Bộ chèn kín)	Ductile Iron (Gang cầu)
9	Lower Stem Nut (Đai ốc dưới)	Brass (Đồng)
10	Handwheel (Tay quay)	Ductile Iron (Gang cầu)
11	Upper Stem Nut (Đai ốc trên)	Brass (Đồng)
12	Anti Friction Pad (Đệm chống ma sát)	Stainless Steel

Bảng kích thước Van Cổng Ty Nổi ARV DN300

Model	DN (mm)	D	H	M	n x ØI	d	K	L
ARS150-300	300	460	1100	406	12 x 28	370	410	356

Ý nghĩa thông số

• DN: Kích thước danh nghĩa của van
• D: Đường kính ngoài mặt bích
• H: Tổng chiều cao van
• M: Chiều cao phần tay quay / cụm ty nổi
• n x ØI: Số lỗ bulong và đường kính lỗ
• d: Đường kính vòng chia bulong
• K: Khoảng cách tâm lỗ bulong
• L: Chiều dài thân van

Nguyên lý hoạt động

Khi xoay tay quay theo chiều mở, trục ren sẽ di chuyển lên trên và kéo lá van ra khỏi vị trí làm kín, cho phép lưu chất đi qua. Khi xoay ngược chiều, lá van hạ xuống và chặn kín dòng chảy.

Phần ty nổi nâng lên hoặc hạ xuống giúp người dùng nhận biết trạng thái vận hành dễ dàng.

Ứng dụng Van Cổng Ty Nổi ARV DN300

Hệ thống cấp nước đô thị

Lắp trên tuyến ống truyền tải và phân phối lưu lượng lớn.

Hệ thống phòng cháy chữa cháy

Sử dụng tại phòng bơm, đường ống chính và cụm van khu vực.

Nhà máy xử lý nước

Ứng dụng trong hệ thống nước sạch, nước thô và nước tuần hoàn.

Khu công nghiệp

Lắp đặt trong mạng lưới cấp nước trung tâm và tiện ích kỹ thuật.

Công trình quy mô lớn

Phù hợp cho bệnh viện, sân bay, trung tâm thương mại và khu phức hợp.

Hướng dẫn lắp đặt Van Cổng Ty Nổi ARV DN300

Bước 1: Kiểm tra sản phẩm

Đảm bảo van đúng model ARS150-300, không nứt vỡ hay cong ty van.

Bước 2: Vệ sinh đường ống

Làm sạch cặn bẩn, rác, mạt hàn bên trong đường ống trước khi lắp.

Bước 3: Chọn vị trí lắp phù hợp

Nên lắp nơi dễ thao tác và có đủ khoảng không phía trên để ty van nâng lên.

Bước 4: Đặt van giữa hai mặt bích

Căn chỉnh đồng tâm, đặt gioăng kín đúng vị trí rồi đưa van vào lắp.

Bước 5: Siết bulong đều lực

Siết theo thứ tự chéo nhiều lần để tránh lệch mặt bích.

Bước 6: Kiểm tra vận hành

Đóng mở thử vài lần, sau đó chạy áp lực để kiểm tra độ kín.

So sánh các dòng Van cổng ARV DN300

Tiêu chí	Van cổng tín hiệu điện ARV DN300	Van cổng ty chìm ARV DN300	Van cổng ty nổi ARV DN300
Nhận biết trạng thái	Qua tín hiệu điện	Khó quan sát	Quan sát trực tiếp
Kiểu ty van	Ty chìm	Ty chìm	Ty nổi
Không gian lắp đặt	Gọn	Gọn	Cần chiều cao
Bảo trì	Trung bình	Trung bình	Thuận tiện
Ứng dụng	PCCC tự động	Cấp nước	PCCC, công nghiệp
Giá thành	Cao	Trung bình	Trung bình

Địa chỉ mua Van Cổng Ty Nổi ARV DN300

Nếu bạn cần mua Van cổng ty nổi ARV DN300 chính hãng, nên lựa chọn nhà cung cấp uy tín, có kinh nghiệm và hỗ trợ kỹ thuật đầy đủ.

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van công nghiệp chất lượng cao:

• Hàng chính hãng, đầy đủ CO CQ
• Giá cạnh tranh cho dự án lớn
• Tư vấn chọn model phù hợp
• Sẵn kho nhiều kích thước
• Giao hàng nhanh toàn quốc
• Hỗ trợ kỹ thuật tận tâm
