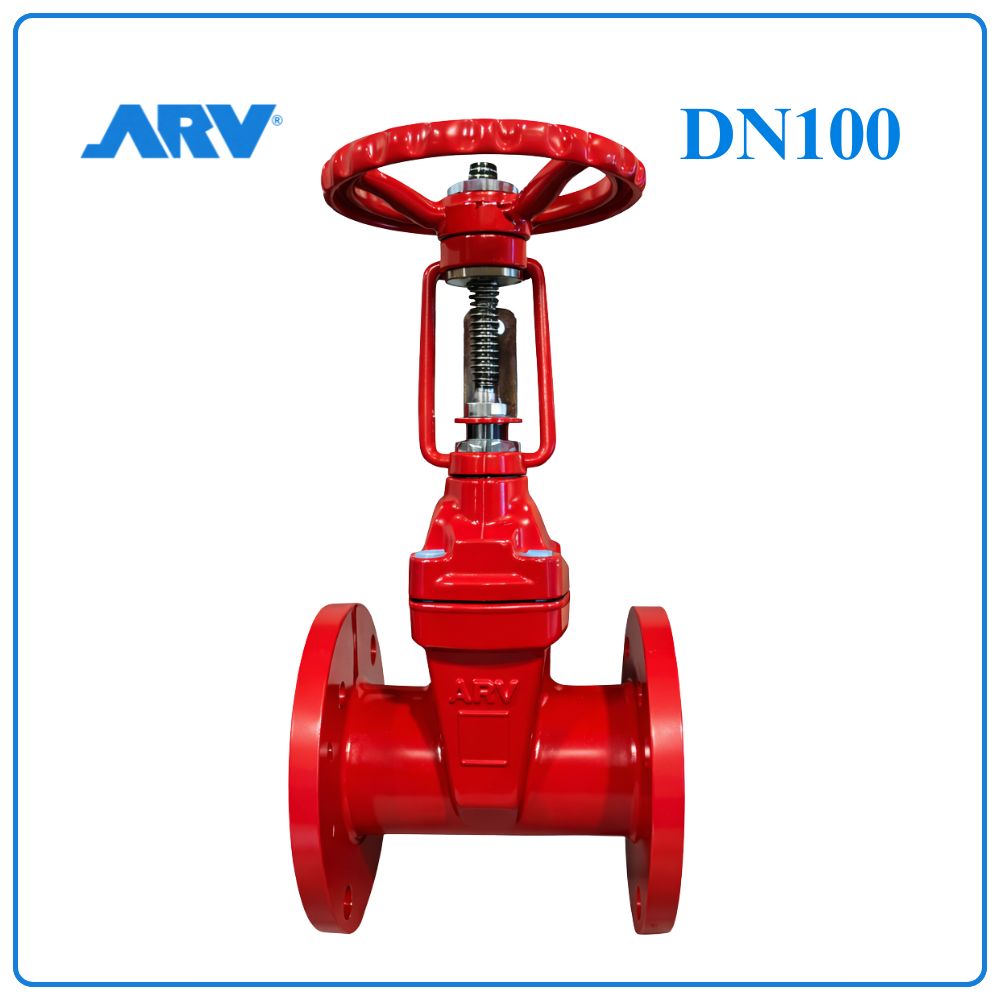

Van Cổng Ty Nổi ARV DN100

Van Cổng Ty Nổi ARV DN100 là gì?

Van cổng ty nổi ARV DN100 là thiết bị dùng để đóng hoặc mở dòng chảy trong đường ống bằng cơ chế nâng hạ lá van. Khi vận hành, phần trục van sẽ nhô lên hoặc hạ xuống bên ngoài thân van, giúp dễ nhận biết trạng thái hoạt động.

Sản phẩm có kích thước DN100, tương đương 4 inch hoặc phi 114 mm, thường sử dụng trong hệ thống cấp nước, PCCC và công nghiệp.

Ưu điểm nổi bật của Van Cổng Ty Nổi ARV DN100

Dễ nhận biết trạng thái van

Ty van chuyển động lên xuống bên ngoài thân nên người vận hành có thể quan sát nhanh van đang mở hay đóng.

Đóng mở chắc chắn

Cơ cấu ren ngoài giúp truyền động ổn định, hành trình rõ ràng và thao tác chính xác.

Phù hợp sử dụng thường xuyên

Van thích hợp tại các vị trí cần kiểm tra, đóng mở định kỳ hoặc yêu cầu quản lý trực quan.

Thân van bền chắc

Sản phẩm được chế tạo từ gang cầu GGG50 có khả năng chịu áp lực tốt và tuổi thọ cao.

Chống gỉ hiệu quả

Lớp phủ epoxy tĩnh điện giúp bảo vệ van trong môi trường ẩm hoặc ngoài trời.

Bảo trì thuận tiện

Phần trục và ren ngoài dễ kiểm tra, vệ sinh và bảo dưỡng.

Thông số kỹ thuật Van Cổng Ty Nổi ARV DN100

Thông số	Giá trị
Tên sản phẩm	Van cổng ty nổi ARV DN100
Model	ARS150-100
Kích thước	DN100 – Phi 114 – 4 inch
Kiểu van	Van cổng ty nổi
Kết nối	Mặt bích
Tiêu chuẩn mặt bích	EN1092-2 / BS5163
Tiêu chuẩn thiết kế	EN1171 / EN1074-2
Áp suất làm việc	PN16
Áp lực thử thân	24 Bar
Áp lực thử kín	17.6 Bar
Nhiệt độ làm việc	Tối đa 80°C
Thân van	Gang cầu GGG50
Trục van	Inox
Làm kín	EPDM
Môi trường sử dụng	Nước sạch, PCCC, nước kỹ thuật

Cấu tạo Van Cổng Ty Nổi ARV DN100

STT	Tên bộ phận	Vật liệu
1	Body (Thân van)	Ductile Iron (Gang cầu)
2	Disc (Lá van)	Ductile Iron + EPDM
3	Bonnet Gasket (Gioăng nắp van)	NBR (Cao su)
4	Stem (Trục van)	Stainless Steel (Thép không gỉ)
5	O-ring (Gioăng chữ O)	NBR (Cao su)
6	Sealing Washer (Vòng đệm kín)	POM
7	O-ring (Gioăng chữ O)	NBR (Cao su)
8	Gland (Bộ chèn kín)	Ductile Iron (Gang cầu)
9	Lower Stem Nut (Đai ốc trục dưới)	Brass (Đồng)
10	Handwheel (Tay quay)	Ductile Iron (Gang cầu)
11	Upper Stem Nut (Đai ốc trục trên)	Brass (Đồng)
12	Anti Friction Pad (Đệm chống ma sát)	Stainless Steel

Bảng kích thước Van Cổng Ty Nổi ARV DN100

Model	DN (mm)	D	H	M	n x ØI	d	K	L
ARS150-100	100	220	425	254	8 x 19	156	180	229

Ý nghĩa thông số

• DN: Kích thước danh nghĩa của van
• D: Đường kính ngoài mặt bích
• H: Tổng chiều cao van
• M: Chiều cao hành trình ty nổi
• n x ØI: Số lỗ bulong và đường kính lỗ
• d: Đường kính vòng chia bulong
• K: Khoảng cách tâm lỗ bulong
• L: Chiều dài thân van

Nguyên lý hoạt động

Khi xoay tay quay theo chiều mở, trục ren nâng lên đồng thời kéo lá van ra khỏi vị trí làm kín, cho phép dòng chảy đi qua. Khi xoay ngược lại, lá van hạ xuống và chặn kín lưu chất.

Ty van chuyển động lên xuống giúp người dùng quan sát trực tiếp trạng thái vận hành.

Ứng dụng Van Cổng Ty Nổi ARV DN100

Hệ thống PCCC

Lắp tại phòng bơm, tuyến chính hoặc khu vực cần kiểm tra trạng thái nhanh.

Nhà máy sản xuất

Dùng trong hệ thống nước kỹ thuật, nước làm mát và đường ống phụ trợ.

Trạm bơm cấp nước

Lắp tại đầu hút, đầu xả hoặc cụm chia tuyến.

Công trình thương mại

Sử dụng cho trung tâm thương mại, khách sạn, bệnh viện.

Khu công nghiệp

Thích hợp cho mạng lưới cấp nước và hệ thống tiện ích.

Hướng dẫn lắp đặt Van Cổng Ty Nổi ARV DN100

Bước 1: Kiểm tra sản phẩm

Đảm bảo đúng model, kích thước và tình trạng ngoại quan tốt.

Bước 2: Vệ sinh đường ống

Làm sạch cặn bẩn và dị vật trong đường ống trước khi lắp.

Bước 3: Chừa khoảng trống phía trên

Cần có không gian để trục van nâng lên khi mở.

Bước 4: Lắp giữa hai mặt bích

Đặt gioăng kín đúng vị trí và siết bulong đều lực.

Bước 5: Vận hành thử

Đóng mở vài lần để kiểm tra hành trình ty van.

Bước 6: Kiểm tra rò rỉ

Cho hệ thống hoạt động thử và kiểm tra các điểm nối.

So sánh các dòng Van cổng ARV DN100

Tiêu chí	Van cổng tín hiệu điện ARV DN100	Van cổng ty chìm ARV DN100	Van cổng ty nổi ARV DN100
Theo dõi trạng thái	Qua tín hiệu điện	Hạn chế	Quan sát trực tiếp
Kiểu trục	Ty chìm	Ty chìm	Ty nổi
Không gian lắp đặt	Gọn	Gọn	Cần chiều cao
Bảo trì	Trung bình	Trung bình	Thuận tiện
Ứng dụng chính	PCCC, BMS	Cấp nước	PCCC, công nghiệp
Giá thành	Cao	Hợp lý	Trung bình
