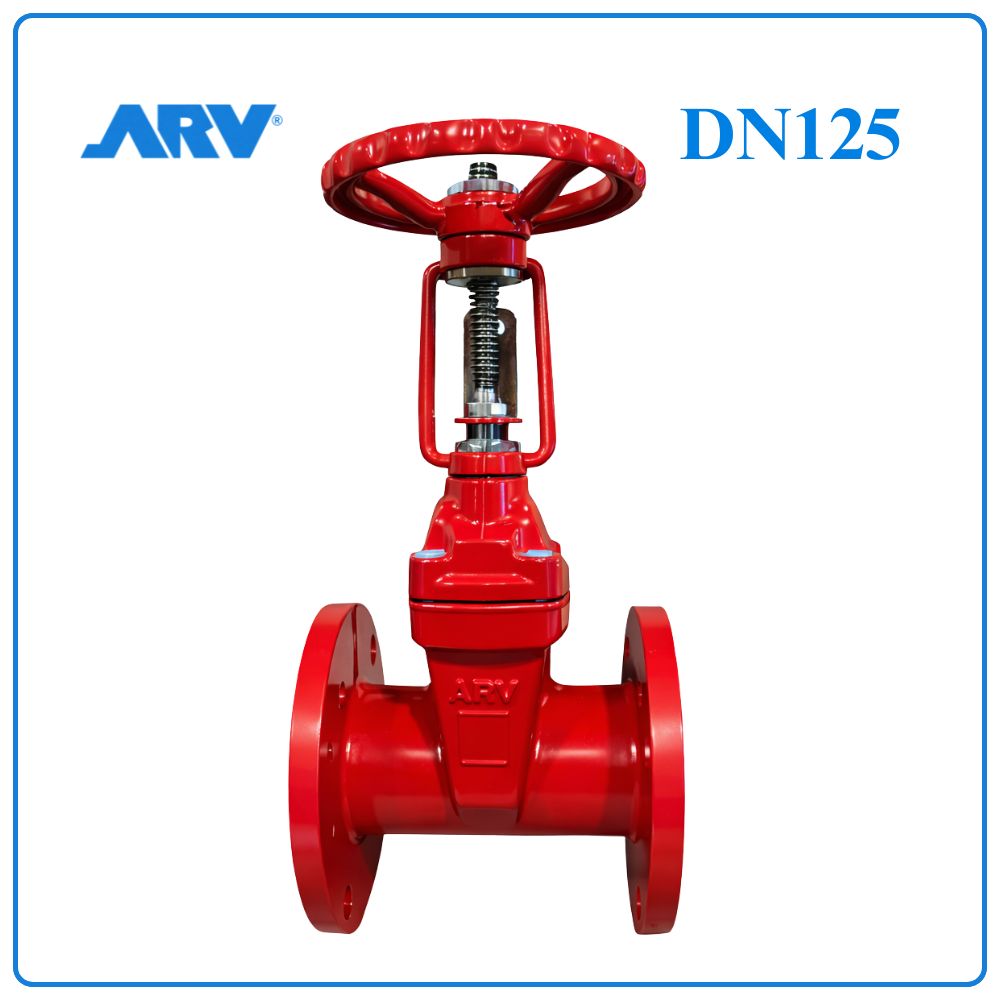

Van Cổng Ty Nổi ARV DN125

Van Cổng Ty Nổi ARV DN125 là gì?

Van cổng ty nổi ARV DN125 là thiết bị dùng để đóng hoặc mở dòng chảy trong đường ống bằng cơ chế nâng hạ lá van. Khi vận hành, phần trục van sẽ chuyển động lên xuống bên ngoài thân van, giúp người dùng dễ dàng nhận biết trạng thái đang mở hay đóng.

Sản phẩm có kích thước DN125, tương đương 5 inch hoặc phi 141 mm, thường được lắp đặt trong hệ thống cấp nước, PCCC, nhà máy sản xuất và công trình công nghiệp.

Ưu điểm nổi bật của Van Cổng Ty Nổi ARV DN125

Quan sát trạng thái trực quan

Ty van nhô lên khi mở và hạ xuống khi đóng, hỗ trợ kiểm tra nhanh mà không cần tháo thiết bị.

Vận hành ổn định

Cơ cấu ren ngoài chắc chắn giúp quá trình đóng mở nhẹ nhàng, chính xác.

Thích hợp cho hệ thống lưu lượng trung bình lớn

DN125 là kích thước phổ biến cho tuyến ống chính hoặc nhánh lớn tại nhiều công trình.

Chịu áp lực tốt

Thân gang cầu GGG50 có độ bền cơ học cao, hoạt động ổn định trong thời gian dài.

Chống ăn mòn hiệu quả

Lớp sơn epoxy bảo vệ thân van khỏi oxy hóa và môi trường ẩm.

Bảo trì dễ dàng

Phần ty nổi bên ngoài giúp thuận tiện tra mỡ, vệ sinh và kiểm tra ren trục.

Thông số kỹ thuật Van Cổng Ty Nổi ARV DN125

Thông số	Giá trị
Tên sản phẩm	Van cổng ty nổi ARV DN125
Model	ARS150-125
Kích thước	DN125 – Phi 141 – 5 inch
Kiểu van	Van cổng ty nổi
Kết nối	Mặt bích
Tiêu chuẩn mặt bích	EN1092-2 / BS5163
Tiêu chuẩn thiết kế	EN1171 / EN1074-2
Áp suất làm việc	PN16
Áp lực thử thân	24 Bar
Áp lực thử kín	17.6 Bar
Nhiệt độ tối đa	80°C
Thân van	Gang cầu GGG50
Trục van	Inox
Làm kín	EPDM
Môi trường sử dụng	Nước sạch, PCCC, nước kỹ thuật

Cấu tạo Van Cổng Ty Nổi ARV DN125

STT	Tên bộ phận	Vật liệu
1	Body (Thân van)	Ductile Iron (Gang cầu)
2	Disc (Lá van)	Ductile Iron + EPDM
3	Bonnet Gasket (Gioăng nắp van)	NBR (Cao su)
4	Stem (Trục van)	Stainless Steel (Thép không gỉ)
5	O-ring (Gioăng chữ O)	NBR (Cao su)
6	Sealing Washer (Vòng đệm kín)	POM
7	O-ring (Gioăng chữ O)	NBR (Cao su)
8	Gland (Bộ chèn kín)	Ductile Iron (Gang cầu)
9	Lower Stem Nut (Đai ốc trục dưới)	Brass (Đồng)
10	Handwheel (Tay quay)	Ductile Iron (Gang cầu)
11	Upper Stem Nut (Đai ốc trục trên)	Brass (Đồng)
12	Anti Friction Pad (Đệm chống ma sát)	Stainless Steel

Bảng kích thước Van Cổng Ty Nổi ARV DN125

Model	DN (mm)	D	H	M	n x ØI	d	K	L
ARS150-125	125	250	490	315	8 x 19	184	210	254

Ý nghĩa thông số

• DN: Kích thước danh nghĩa của van
• D: Đường kính ngoài mặt bích
• H: Tổng chiều cao van
• M: Chiều cao hành trình ty nổi
• n x ØI: Số lỗ bulong và đường kính lỗ
• d: Đường kính vòng chia bulong
• K: Khoảng cách tâm lỗ bulong
• L: Chiều dài thân van

Nguyên lý hoạt động

Khi xoay tay quay theo chiều mở, trục van nâng lên và kéo lá van ra khỏi vị trí làm kín để lưu chất đi qua. Khi xoay ngược lại, lá van hạ xuống và đóng kín đường ống.

Người vận hành có thể quan sát độ nâng của ty van để biết trạng thái mở hay đóng.

Ứng dụng Van Cổng Ty Nổi ARV DN125

Hệ thống phòng cháy chữa cháy

Lắp tại phòng bơm, tuyến ống cấp nước chữa cháy và cụm chia nhánh.

Nhà máy công nghiệp

Sử dụng cho hệ thống nước sản xuất, nước giải nhiệt và cấp nước kỹ thuật.

Trạm cấp nước

Lắp trên đường ống phân phối hoặc đầu ra máy bơm.

Công trình dân dụng lớn

Ứng dụng trong khách sạn, chung cư, trung tâm thương mại.

Hệ thống hạ tầng kỹ thuật

Dùng cho mạng lưới cấp nước khu đô thị và khu công nghiệp.

Hướng dẫn lắp đặt Van Cổng Ty Nổi ARV DN125

Bước 1: Kiểm tra sản phẩm

Xác nhận đúng kích thước DN125, model và tình trạng ngoại quan.

Bước 2: Làm sạch đường ống

Loại bỏ bụi bẩn, mạt kim loại hoặc cặn trong tuyến ống.

Bước 3: Chừa khoảng trống vận hành

Đảm bảo phía trên van đủ không gian để ty nổi nâng lên.

Bước 4: Lắp đặt giữa hai mặt bích

Đặt gioăng đúng vị trí và siết bulong đều lực theo hình chéo.

Bước 5: Vận hành thử

Xoay tay quay vài lần để kiểm tra hành trình trục van.

Bước 6: Kiểm tra kín nước

Cho hệ thống chạy thử và quan sát điểm kết nối.

So sánh các dòng Van cổng ARV DN125

Tiêu chí	Van cổng tín hiệu điện ARV DN125	Van cổng ty chìm ARV DN125	Van cổng ty nổi ARV DN125
Theo dõi trạng thái	Có tín hiệu điện	Hạn chế	Trực quan
Kiểu trục	Ty chìm	Ty chìm	Ty nổi
Không gian lắp đặt	Gọn	Gọn	Cần chiều cao
Bảo trì	Trung bình	Trung bình	Thuận tiện
Ứng dụng chính	PCCC	Cấp nước	PCCC, công nghiệp
Giá thành	Cao	Hợp lý	Trung bình

Địa chỉ mua Van Cổng Ty Nổi ARV DN125 Uy Tín

Nếu bạn đang tìm Van cổng ty nổi ARV DN125 chính hãng, nên chọn đơn vị cung cấp có kinh nghiệm và hỗ trợ kỹ thuật đầy đủ.

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối van công nghiệp chất lượng cao:

• Hàng chính hãng, đầy đủ CO CQ
• Giá tốt cho dự án và đại lý
• Tư vấn chọn model phù hợp
• Sẵn kho nhiều kích thước
• Giao hàng toàn quốc nhanh chóng
