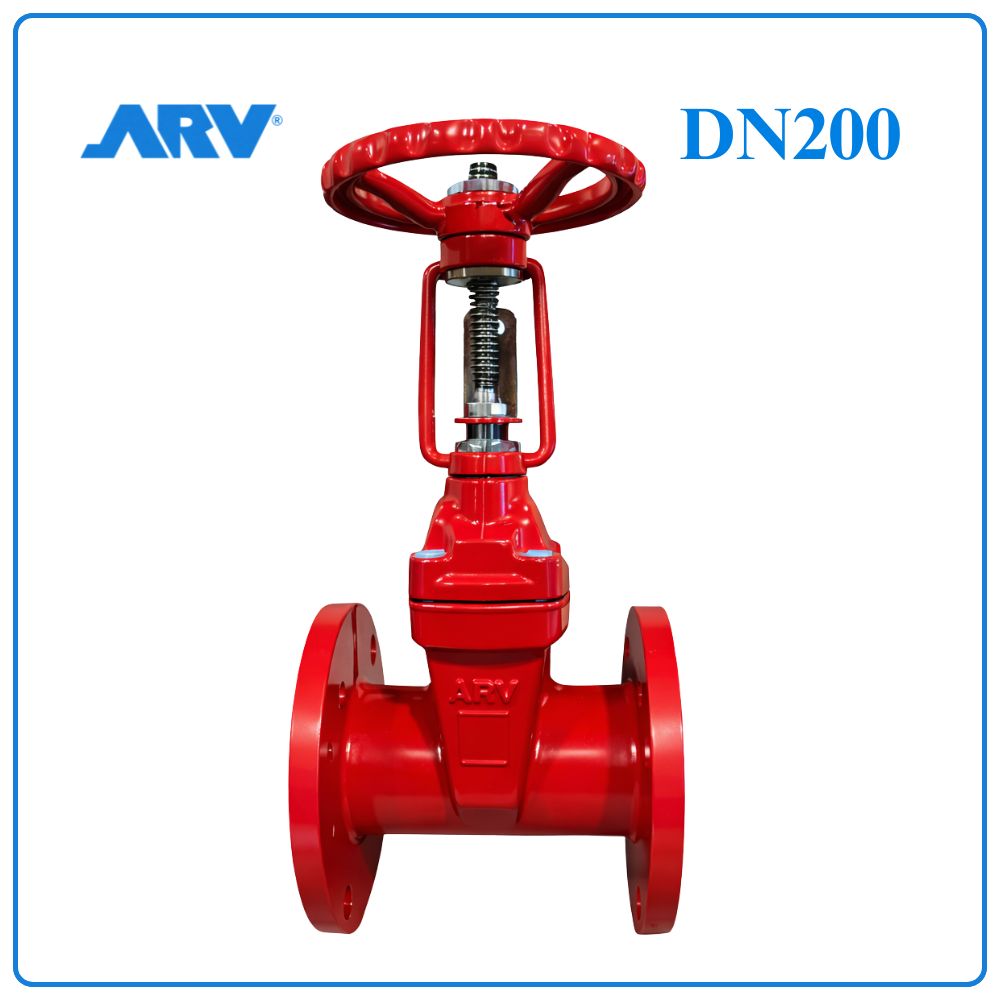

Van Cổng Ty Nổi ARV DN200

Van Cổng Ty Nổi ARV DN200 là gì?

Van cổng ty nổi ARV DN200 là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống bằng cơ chế nâng hạ lá van. Khi vận hành, phần trục van sẽ chuyển động lên xuống bên ngoài thân van, giúp người sử dụng dễ dàng nhận biết trạng thái đang mở hay đóng.

Sản phẩm có kích thước DN200, tương đương 8 inch hoặc phi 219 mm, thường được sử dụng trong hệ thống cấp nước, PCCC, trạm bơm, nhà máy sản xuất và các công trình công nghiệp quy mô lớn.

Ưu điểm nổi bật của Van Cổng Ty Nổi ARV DN200

Quan sát trạng thái trực tiếp

Ty van nâng lên khi mở và hạ xuống khi đóng, giúp kiểm tra nhanh tình trạng vận hành mà không cần tháo thiết bị.

Vận hành ổn định, chắc chắn

Cơ cấu ren ngoài truyền động tốt, lá van di chuyển chính xác và hạn chế kẹt cứng.

Phù hợp tuyến ống lớn

DN200 là kích thước thông dụng cho đường ống chính, đáp ứng lưu lượng cao trong nhiều hệ thống.

Chịu áp lực cao

Thân gang cầu GGG50 có độ bền cơ học tốt, thích hợp môi trường làm việc liên tục.

Chống ăn mòn hiệu quả

Lớp phủ epoxy bảo vệ bề mặt van trước hơi ẩm, nước và môi trường ngoài trời.

Thuận tiện bảo trì

Ty nổi và phần ren ngoài giúp dễ kiểm tra, vệ sinh và bôi trơn định kỳ.

Thông số kỹ thuật Van Cổng Ty Nổi ARV DN200

Thông số	Giá trị
Tên sản phẩm	Van cổng ty nổi ARV DN200
Model	ARS150-200
Kích thước	DN200 – Phi 219 – 8 inch
Kiểu van	Van cổng ty nổi
Kết nối	Mặt bích
Tiêu chuẩn mặt bích	EN1092-2 / BS5163
Tiêu chuẩn thiết kế	EN1171 / EN1074-2
Áp suất làm việc	PN16
Áp lực thử thân	24 Bar
Áp lực thử kín	17.6 Bar
Nhiệt độ tối đa	80°C
Thân van	Gang cầu GGG50
Trục van	Inox
Làm kín	EPDM
Môi trường sử dụng	Nước sạch, PCCC, nước kỹ thuật

Cấu tạo Van Cổng Ty Nổi ARV DN200

STT	Tên bộ phận	Vật liệu
1	Body (Thân van)	Ductile Iron (Gang cầu)
2	Disc (Lá van)	Ductile Iron + EPDM
3	Bonnet Gasket (Gioăng nắp van)	NBR (Cao su)
4	Stem (Trục van)	Stainless Steel (Thép không gỉ)
5	O-ring (Gioăng chữ O)	NBR (Cao su)
6	Sealing Washer (Vòng đệm kín)	POM
7	O-ring (Gioăng chữ O)	NBR (Cao su)
8	Gland (Bộ chèn kín)	Ductile Iron (Gang cầu)
9	Lower Stem Nut (Đai ốc trục dưới)	Brass (Đồng)
10	Handwheel (Tay quay)	Ductile Iron (Gang cầu)
11	Upper Stem Nut (Đai ốc trục trên)	Brass (Đồng)
12	Anti Friction Pad (Đệm chống ma sát)	Stainless Steel

Bảng kích thước Van Cổng Ty Nổi ARV DN200

Model	DN (mm)	D	H	M	n x ØI	d	K	L
ARS150-200	200	340	670	315	12 x 23	266	295	292

Ý nghĩa thông số

• DN: Kích thước danh nghĩa của van
• D: Đường kính ngoài mặt bích
• H: Tổng chiều cao van
• M: Chiều cao hành trình ty nổi
• n x ØI: Số lỗ bulong và đường kính lỗ
• d: Đường kính vòng chia bulong
• K: Khoảng cách tâm lỗ bulong
• L: Chiều dài thân van

Nguyên lý hoạt động

Khi xoay tay quay theo chiều mở, trục ren sẽ nâng lên và kéo lá van ra khỏi vị trí làm kín, giúp lưu chất đi qua với lưu lượng lớn. Khi xoay ngược lại, lá van hạ xuống và chặn kín dòng chảy.

Phần ty nổi chuyển động lên xuống giúp nhận biết trạng thái van một cách trực quan.

Ứng dụng Van Cổng Ty Nổi ARV DN200

Hệ thống phòng cháy chữa cháy

Lắp đặt tại phòng bơm, tuyến cấp nước chính và khu vực cần kiểm tra nhanh.

Trạm cấp nước

Dùng trên đường ống phân phối, đầu xả máy bơm và cụm van trung tâm.

Nhà máy sản xuất

Ứng dụng trong hệ thống nước kỹ thuật, nước làm mát và đường ống công nghệ.

Công trình thương mại lớn

Sử dụng cho bệnh viện, trung tâm thương mại, khu phức hợp.

Hạ tầng khu công nghiệp

Lắp trên mạng lưới cấp nước và tiện ích kỹ thuật.

Hướng dẫn lắp đặt Van Cổng Ty Nổi ARV DN200

Bước 1: Kiểm tra sản phẩm

Xác nhận đúng kích thước DN200, model và ngoại quan nguyên vẹn.

Bước 2: Vệ sinh đường ống

Loại bỏ cặn bẩn, mạt hàn và dị vật trước khi lắp.

Bước 3: Chừa không gian phía trên

Đảm bảo đủ chiều cao để ty van nâng lên khi mở hoàn toàn.

Bước 4: Lắp giữa hai mặt bích

Đặt gioăng đúng vị trí, siết bulong theo thứ tự chéo.

Bước 5: Vận hành thử

Xoay tay quay vài chu kỳ để kiểm tra hành trình.

Bước 6: Kiểm tra kín nước

Cho hệ thống chạy thử và quan sát các điểm kết nối.

So sánh các dòng Van ARV DN200

Tiêu chí	Van cổng tín hiệu điện ARV DN200	Van cổng ty chìm ARV DN200	Van cổng ty nổi ARV DN200
Theo dõi trạng thái	Có tín hiệu điện	Hạn chế	Quan sát trực tiếp
Kiểu trục	Ty chìm	Ty chìm	Ty nổi
Không gian lắp đặt	Gọn	Gọn	Cần chiều cao
Bảo trì	Trung bình	Trung bình	Thuận tiện
Ứng dụng chính	PCCC	Cấp nước	PCCC, công nghiệp
Giá thành	Cao	Hợp lý	Trung bình

Địa chỉ mua Van Cổng Ty Nổi ARV DN200 Uy Tín

Nếu bạn cần mua Van cổng ty nổi ARV DN200 chính hãng, nên lựa chọn nhà cung cấp có kinh nghiệm và hỗ trợ kỹ thuật tốt.

Công ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van công nghiệp chất lượng cao:

• Hàng chính hãng, đầy đủ CO CQ
• Giá tốt cho dự án và đại lý
• Tư vấn kỹ thuật nhanh chóng
• Sẵn kho nhiều kích thước
• Giao hàng toàn quốc
