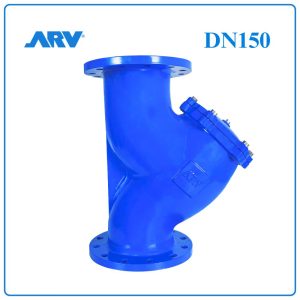

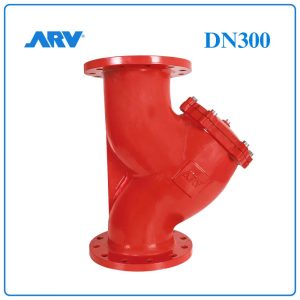

Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Y lọc ARV
Mô tả sản phẩm
Bộ lọc là thiết bị đặt trong bui bẩn, cặn và nhiều chất lạ khác có thể tồn tại trong chất lỏng (nước lạnh, nước nóng, nước quá nhiệt và hơi nước) về mặt vật lý nhờ bộ lọc của nó và ngăn chúng làm hỏng các thiết bị khác trong quá trình lắp đặt. Nó được làm bằng gang và có dạng mặt bích. Nó có thể được vệ sinh bằng cách tháo van xả trên nắp. Bộ lọc được sử dụng để bảo vệ các thiết bị như máy bơm; đồng hồ đo nước và van kiểm tra tự động tạo ra các chất lạ bằng cách được lắp ở phía đầu vào của thiết bị này.
Đặc điểm
- Y-Strainer được sử dụng để lọc các hạt có khối lượng nằm trong dòng chảy qua buồng lọc bằng thép đặt trong thân van.
- Quá trình lọc được thực hiện bằng phần tử lưới lọc kim loại bên trong, kích thước được xác định dựa trên kích thước hạt nhỏ nhất cần loại bỏ. Khuyến nghị lắp đặt phía trước van điều khiển.
- Kết cấu chắc chắn, có nhiều tác dụng hữu ích.
- Bằng cách tháo nắp trên thân van, có thể vệ sinh chi tiết hoặc thay thế lưới lọc. Tháo nhanh giúp dễ bảo trì.
- Đường kính lỗ trên lưới lọc được xác định nhằm giảm thiểu ảnh hưởng đến tổn thất cột áp và lưu lượng.
- Theo yêu cầu, đường kính lỗ của lưới lọc có thể được sản xuất với các kích thước khác nhau.
- Bề mặt trong và ngoài của Y-Strainer được phủ sơn epoxy bột nóng chảy (FBE) hoặc hoàn toàn bằng epoxy công nghiệp.
- DN 50–DN 200: kích thước lưới lọc 20 Mesh.
- DN 250–DN 400: kích thước lưới lọc 40 Mesh.
- Có thể thay đổi kích thước mắt lưới theo yêu cầu.
- Nút xả bằng đồng MS58.
- Hàng có sẵn để giao nhanh.
Chi tiết kỹ thuật
| Hạng mục | Thông số |
| Dimensions / Kích thước | 2″ (50 mm) – 16″ (400 mm) |
| Pressure Nominal / Áp lực tiêu chuẩn | 16 bar (230 psi) |
| Max. Operating Temp. / Nhiệt độ làm việc Max | 80°C |
| Available Connection Types / Kiểu kết nối | Flanged / Mặt bích |
| Coating / Sơn phủ | Epoxy Electrostatic Powder / Sơn bột tĩnh điện |
Components / Cấu tạo
| No | Part Name / Tên bộ phận | Material / Vật liệu |
| 1 | Body / Thân | Ductile Iron (GGG50) / Gang cầu (GGG50) |
| 2 | Filter / Bộ lọc | Stainless Steel (AISI 304) |
| 3 | Bonnet / Nắp | Ductile Iron (GGG50) / Gang cầu (GGG50) |
| 4 | Gasket / Doăng làm kín | Natural Rubber / Cao su EPDM |
| 5 | Drain Plug / Núm xả | SS304 |
| 6 | Bolt / Bulong | SS304 |
Dimensions / Kích thước
| Size (inch) | mm | D1 (mm) | L (mm) | D (mm) | D2 (inch) | b (mm) | n-d (mm) |
| 2 | 50 | 125 | 187 | 165 | 97 | 16 | 4-19 |
| 2½ | 65 | 145 | 222.5 | 185 | 117 | 16 | 4-19 |
| 3 | 80 | 160 | 252.5 | 200 | 132 | 16 | 8-19 |
| 4 | 100 | 180 | 302.5 | 220 | 152 | 16 | 8-19 |
| 5 | 125 | 210 | 335.5 | 250 | 182 | 16 | 8-19 |
| 6 | 150 | 240 | 371.5 | 285 | 210 | 16 | 8-23 |
| 8 | 200 | 295 | 471.5 | 340 | 264 | 17.5 | 12-23 |
| 10 | 250 | 355 | 548.5 | 405 | 320 | 21.5 | 12-28 |
| 12 | 300 | 410 | 653.5 | 460 | 371 | 22.5 | 12-28 |
Phạm vi ứng dụng
- Lắp đặt trong buồng
- Lắp đặt trong nhà máy
- Đường ống
- Nhà máy xử lý nước
- Trạm bơm
- Bể chứa, hồ chứa
- Ứng dụng nước biển
- Nhà máy điện (đường ống nước làm mát)
- Công nghiệp
