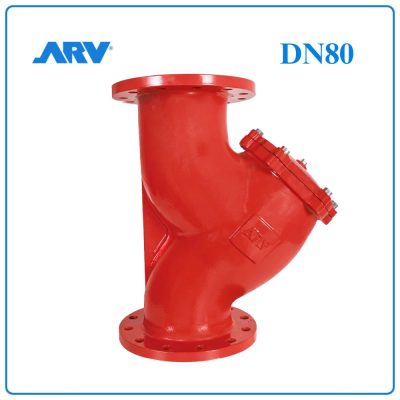

Y Lọc ARV DN80

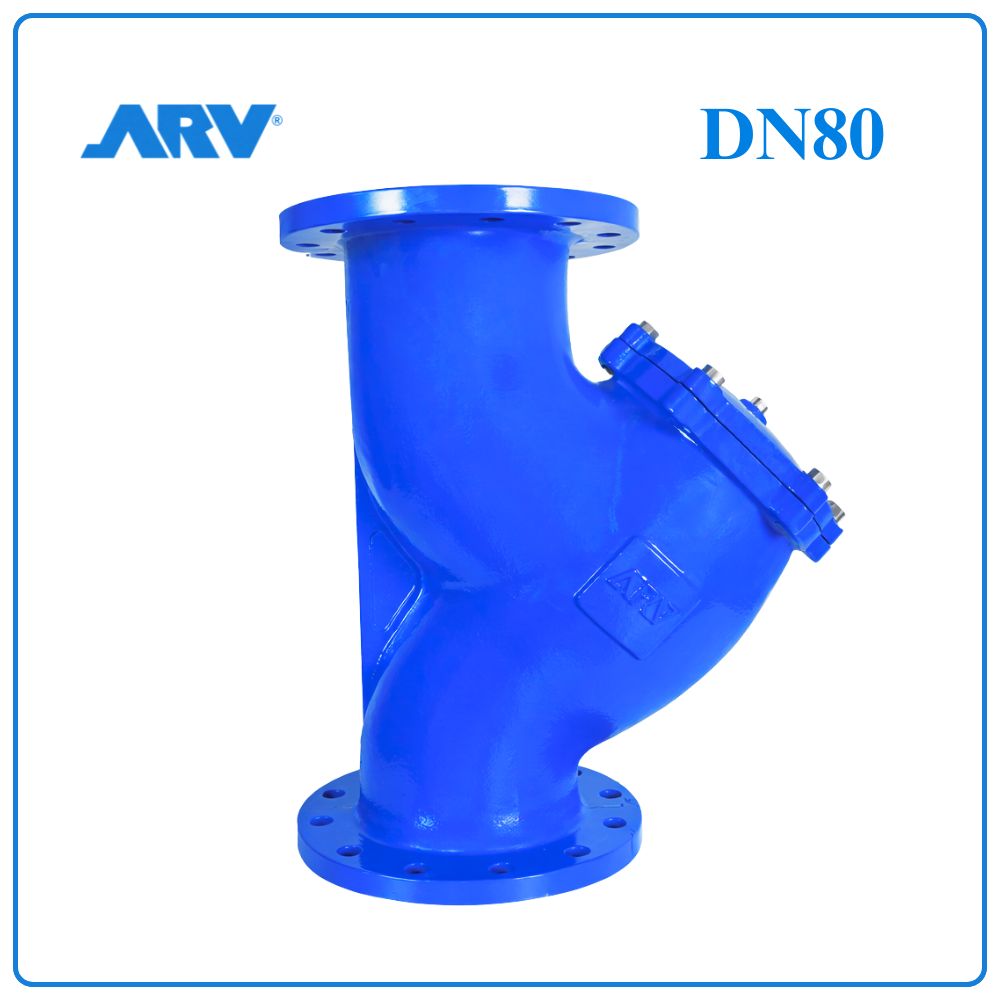

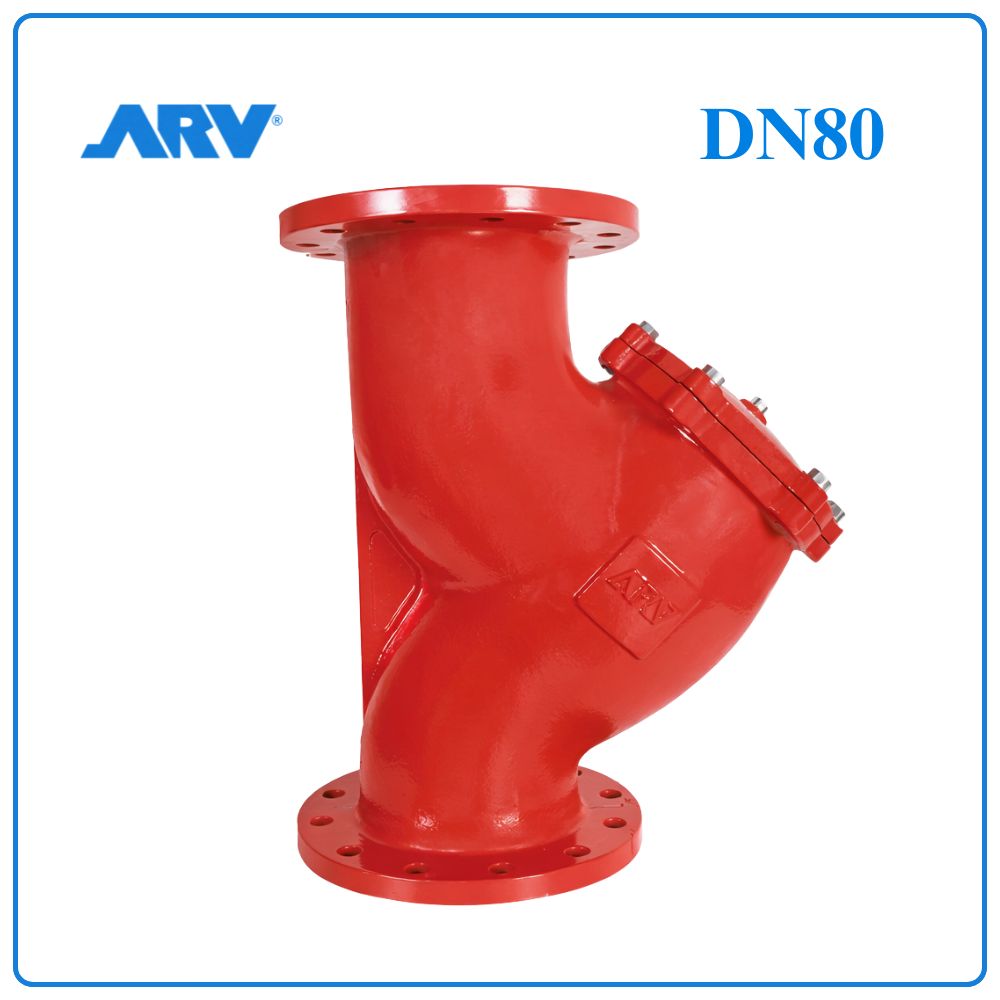

Giới thiệu Y lọc ARV DN80

Y lọc ARV DN80 (3 inch – phi 89) là giải pháp lọc tạp chất hiệu quả cho các hệ thống đường ống có quy mô trung bình, nơi yêu cầu sự cân bằng giữa lưu lượng và độ ổn định.

Thuộc dòng AYS300, sản phẩm được sản xuất từ gang dẻo chất lượng cao, phủ Epoxy chống ăn mòn, giúp duy trì hiệu suất lâu dài trong môi trường nước và hệ thống tuần hoàn.

Đặc điểm nổi bật

• Giữ cặn tốt mà không làm ảnh hưởng đáng kể đến lưu lượng
• Tối ưu dòng chảy nhờ thiết kế dạng chữ Y
• Độ bền cao, thích hợp vận hành liên tục
• Lưới lọc inox dễ tháo rời, thuận tiện vệ sinh
• Kết cấu gọn, phù hợp nhiều vị trí lắp đặt
• Hạn chế hao mòn thiết bị phía sau
• Đáp ứng tiêu chuẩn PN16 ổn định

Thông số kỹ thuật Y lọc ARV DN80

• Model: YST
• Kích thước: DN80 (3 inch – Φ89)
• Áp lực làm việc: PN16
• Áp lực thử thân: 24 bar
• Áp lực thử kín: 17.6 bar
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn: EN 1092-2 / ISO 7005-2
• Chiều dài: EN 558 Series 1
• Tiêu chuẩn kiểm tra: EN 12266-1
• Nhiệt độ làm việc: ≤ 80°C
• Sơn phủ: Epoxy chống ăn mòn

Cấu tạo Y lọc ARV DN80

Thiết bị gồm các thành phần chính:

1. Thân (Body): Gang dẻo GGG50
2. Gioăng (Gasket): EPDM / NBR
3. Lưới lọc (Strainer): Inox
4. Nắp (Cover): Gang
5. Vòng đệm (Washer): DIN 125
6. Vòng hãm (Retaining ring): DIN 472
7. Bu lông (Bolt): DIN 933
8. Đai ốc (Nut): Hợp kim đồng

Chức năng của Y lọc ARV DN80

Trong hệ thống thực tế, DN80 thường được đặt tại các vị trí trung gian để kiểm soát chất lượng dòng chảy:

• Lọc sạch tạp chất trước khi vào thiết bị quan trọng
• Giảm nguy cơ kẹt van, hỏng bơm
• Ổn định dòng chảy trong hệ thống tuần hoàn
• Hạn chế tích tụ cặn trong đường ống
• Góp phần duy trì hiệu suất vận hành tổng thể

👉 Đây là thiết bị “lọc bảo vệ tuyến giữa” rất quan trọng trong hệ thống.

Cách lắp đặt Y lọc ARV DN80

Bước 1: Kiểm tra đầu vào

• Đảm bảo đúng DN80 và tiêu chuẩn mặt bích
• Loại bỏ cặn lớn trong đường ống trước khi lắp

Bước 2: Xác định chiều dòng chảy

• Dựa theo mũi tên đúc trên thân van

Bước 3: Bố trí vị trí lắp

• Có thể lắp ngang hoặc đứng
• Luôn để phần chứa lưới lọc hướng xuống dưới
• Tránh lắp ở vị trí khó tháo nắp

Bước 4: Lắp ghép mặt bích

• Đặt gioăng đúng tâm
• Siết bulong đối xứng để đảm bảo kín

Bước 5: Chạy thử hệ thống

• Mở dòng chảy từ từ
• Quan sát rung, rò rỉ hoặc bất thường

Bước 6: Bảo trì định kỳ

• Tháo nắp và vệ sinh lưới theo chu kỳ
• Kiểm tra độ mài mòn của gioăng

Ứng dụng Y lọc ARV DN80

Y lọc DN80 thường được sử dụng tại các điểm chuyển tiếp trong hệ thống:

• Đường ống cấp nước trong tòa nhà cao tầng
• Hệ thống điều hòa trung tâm và giải nhiệt
• Hệ thống PCCC khu vực
• Nhà xưởng sản xuất vừa và nhỏ
• Hệ thống tuần hoàn nước kỹ thuật
• Hệ thống bơm trung gian

Thiết bị giúp duy trì sự ổn định và giảm thiểu sự cố trong quá trình vận hành.

Bảng kích thước Y lọc ARV DN80

Nơi mua Y lọc ARV DN80 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

• Hàng chính hãng ARV, đầy đủ CO-CQ
• Giá tốt cho công trình và đại lý
• Luôn có sẵn nhiều kích thước
• Giao hàng nhanh trên toàn quốc
• Hỗ trợ kỹ thuật tận nơi

Hotline: 0961 332 786 – 0961 483 239
