Y Lọc ARV DN125

Tổng quan Y lọc ARV DN125

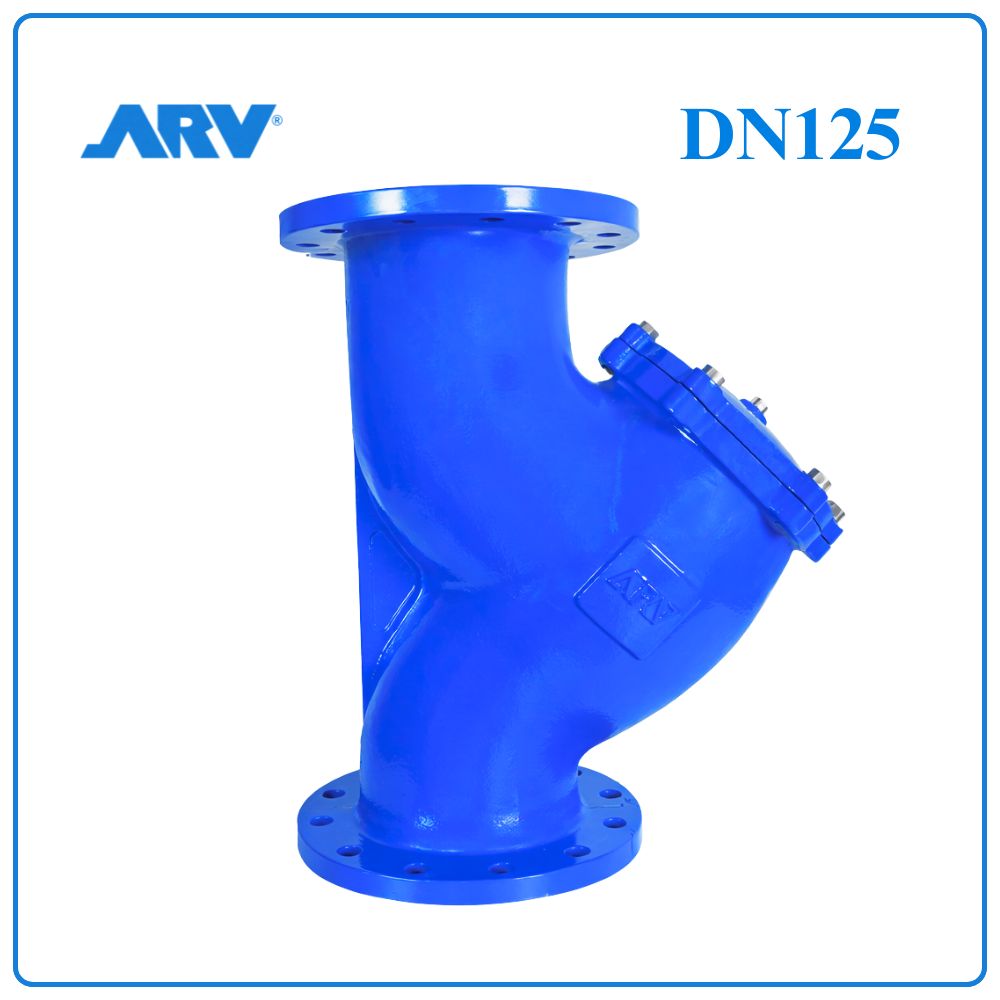

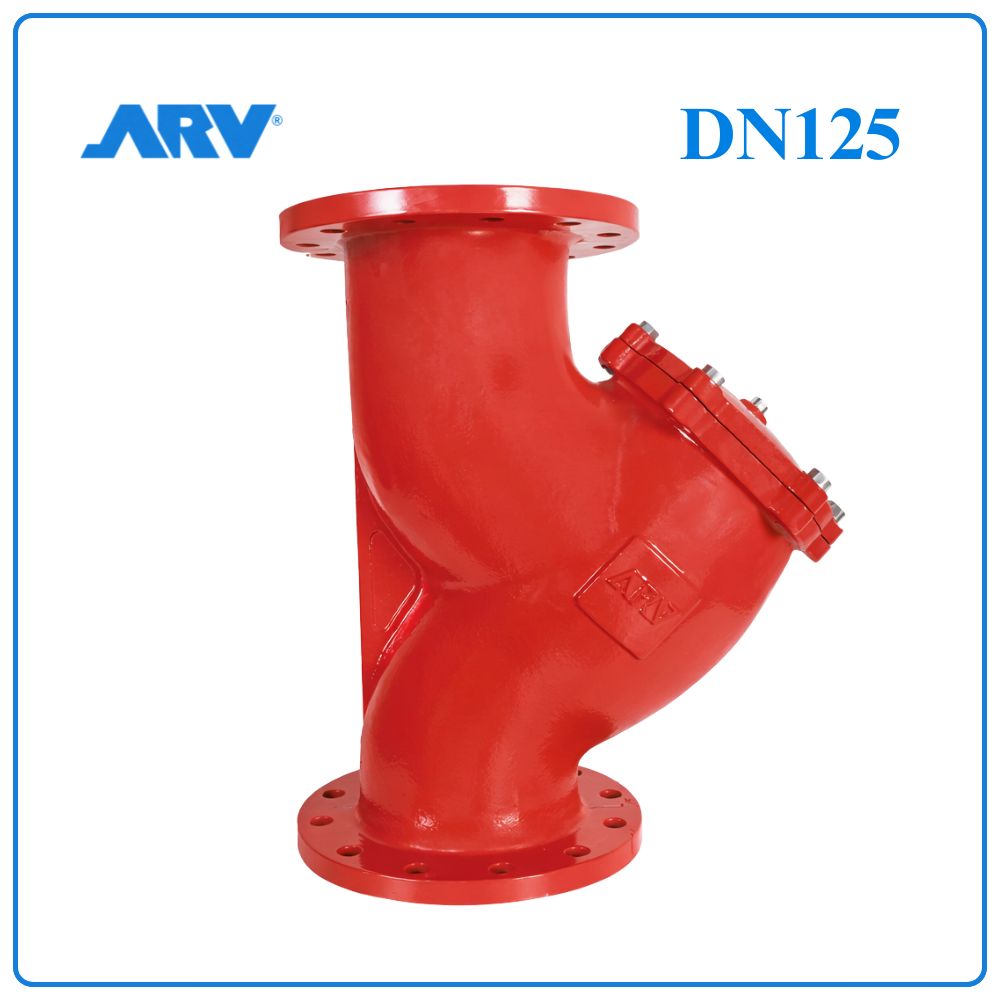

Y lọc ARV DN125 (5 inch – phi 141) là thiết bị lọc cơ học được sử dụng trong hệ thống đường ống nhằm giữ lại các tạp chất rắn trước khi dòng lưu chất đi qua các thiết bị quan trọng.

Thuộc dòng AYS300, sản phẩm được chế tạo từ gang dẻo chất lượng cao, phủ Epoxy chống ăn mòn, đảm bảo vận hành ổn định trong môi trường nước, công nghiệp và hệ thống áp lực cao.

Ưu điểm nổi bật

• Khả năng lọc ổn định với lưu lượng lớn
• Giảm thiểu nguy cơ tắc nghẽn hệ thống
• Thiết kế chắc chắn, chịu áp lực PN16
• Lưới lọc inox dễ tháo rời vệ sinh
• Tối ưu hướng dòng chảy, hạn chế sụt áp
• Độ kín cao, hạn chế rò rỉ
• Tuổi thọ cao, chi phí bảo trì thấp

Thông số kỹ thuật Y lọc ARV DN125

• Model: YST
• Kích thước: DN125 (5 inch – Φ141)
• Áp lực làm việc: PN16
• Áp lực thử thân: 24 bar
• Áp lực thử kín: 17.6 bar
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn: EN 1092-2 / ISO 7005-2
• Chiều dài: EN 558 Series 1
• Tiêu chuẩn kiểm tra: EN 12266-1
• Nhiệt độ làm việc: ≤ 80°C
• Lớp sơn: Epoxy tĩnh điện

Cấu tạo Y lọc ARV DN125

Các bộ phận chính của Y lọc gồm:

1. Thân van: Gang dẻo GGG50
2. Gioăng: EPDM / NBR
3. Lưới lọc: Inox chống gỉ
4. Nắp lọc: Gang
5. Vòng đệm: DIN 125
6. Vòng hãm: DIN 472
7. Bu lông: DIN 933
8. Đai ốc: Đồng

Kết cấu dạng chữ Y giúp dòng chảy lưu thông mượt, hạn chế xoáy và giữ lại cặn hiệu quả.

Chức năng của Y lọc ARV DN125

Y lọc ARV DN125 đóng vai trò quan trọng trong việc làm sạch lưu chất trước khi đi qua hệ thống:

• Giữ lại cặn bẩn, rỉ sét, tạp chất cơ học
• Ngăn ngừa hư hỏng thiết bị downstream
• Ổn định hoạt động của hệ thống đường ống
• Giảm chi phí sửa chữa và bảo trì
• Duy trì hiệu suất vận hành lâu dài

Thiết bị thích hợp lắp trước bơm, van điều khiển và đồng hồ đo.

Hướng dẫn lắp đặt Y lọc DN125

Để đảm bảo hoạt động hiệu quả, cần lưu ý:

Chuẩn bị:

• Kiểm tra kích thước và tiêu chuẩn mặt bích
• Làm sạch đường ống trước khi lắp

Lắp đặt:

• Lắp đúng chiều mũi tên trên thân van
• Đặt phần lưới lọc hướng xuống dưới
• Lắp tại vị trí dễ bảo trì, vệ sinh

Cố định:

• Sử dụng gioăng phù hợp
• Siết bulong đều lực

Vận hành:

• Mở từ từ, kiểm tra rò rỉ
• Theo dõi áp suất ban đầu

Bảo trì:

• Vệ sinh lưới định kỳ
• Thay gioăng khi cần thiết

Ứng dụng Y lọc ARV DN125

Y lọc DN125 thường được ứng dụng trong các hệ thống có lưu lượng trung bình đến lớn:

• Hệ thống cấp nước khu công nghiệp, khu dân cư
• Nhà máy xử lý nước sạch và nước thải
• Hệ thống tuần hoàn nước trong sản xuất
• Trạm bơm công suất lớn
• Hệ thống điều hòa trung tâm (Chiller, HVAC)
• Ngành thực phẩm, đồ uống (lọc sơ cấp)
• Hệ thống đường ống trong nhà máy điện
• Ứng dụng trong ngành cơ khí, sản xuất

Sản phẩm phù hợp với môi trường làm việc liên tục và yêu cầu độ ổn định cao.

Bảng kích thước Y lọc ARV DN125

Địa chỉ cung cấp Y lọc ARV DN125 uy tín

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM
📞 0961 332 786 – 0961 483 239

• Phân phối Y lọc ARV chính hãng
• Đầy đủ chứng từ CO-CQ
• Giá tốt cho công trình và dự án
• Giao hàng nhanh trên toàn quốc
• Hỗ trợ kỹ thuật tận tình
