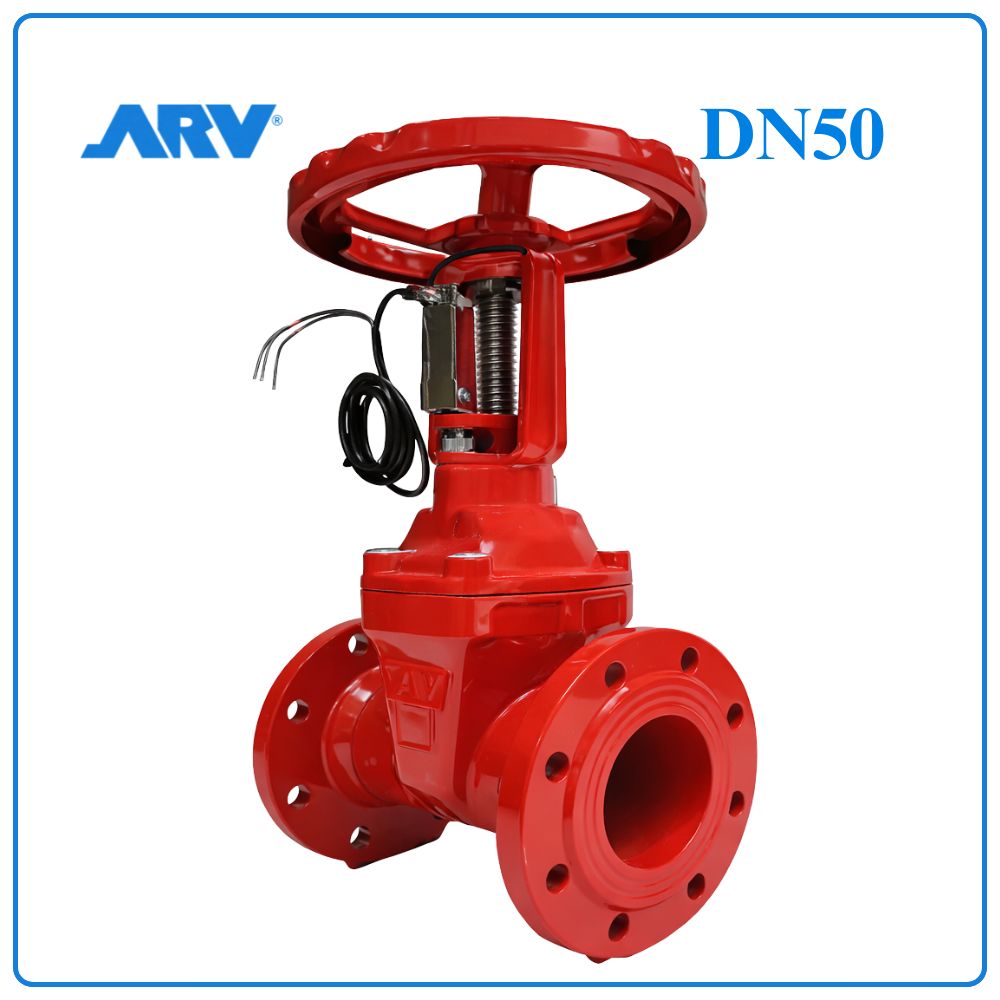

Van Cổng Tín Hiệu Điện ARV DN50

Thông số	Giá trị
Kích thước danh nghĩa	DN50 – 2 inch – Phi 60
Kiểu van	Van cổng tín hiệu điện ty nổi
Thương hiệu	ARV
Xuất xứ	Việt Nam
Áp lực làm việc	PN16
Nhiệt độ làm việc	0°C đến 80°C
Vật liệu thân	Gang cầu GGG50
Đĩa van	Gang bọc EPDM
Trục van	Inox / Stainless Steel
Kết nối	Mặt bích
Tiêu chuẩn kết nối	BS EN 1092-2
Sơn phủ	Epoxy ≥ 250µm
Môi trường sử dụng	Nước sạch, hệ thống PCCC

Danh mục: Van cổng tín hiệu điện ARV

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội. HCM: 665A Lê Văn Tách, An Bình, Dĩ An, TP. HCM, Việt Nam.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

5/5 - (1 bình chọn)

Van Cổng Tín Hiệu Điện ARV DN50 Là Gì?

Van Cổng Tín Hiệu Điện ARV DN50 là dòng van cổng ty chìm tích hợp công tắc tín hiệu điện, sử dụng phổ biến trong hệ thống PCCC và cấp nước. Van có kích thước DN50 tương đương 2 inch hoặc phi 60mm, phù hợp cho các tuyến ống nhánh và hệ thống phân phối lưu lượng nhỏ đến trung bình.

Sản phẩm cho phép giám sát trạng thái đóng/mở trực tiếp từ tủ điều khiển trung tâm thông qua tín hiệu điện.

Ưu Điểm Của Van Cổng Tín Hiệu Điện ARV DN50

Tích hợp bộ tín hiệu điện hỗ trợ giám sát vận hành từ xa.
Thiết kế ty chìm giúp tiết kiệm không gian lắp đặt.
Thân gang cầu chịu áp lực tốt, độ bền cơ học cao.
Đĩa van bọc cao su EPDM kín nước hiệu quả.
Sơn Epoxy cả trong và ngoài chống oxy hóa tốt.
Vận hành nhẹ nhàng, ổn định trong thời gian dài.
Phù hợp cho hệ thống PCCC, HVAC và cấp nước sạch.

Thông Số Kỹ Thuật Van Cổng Tín Hiệu Điện ARV DN50

Thông số	Giá trị
Kích thước danh nghĩa	DN50 – 2 inch – Phi 60
Kiểu van	Van cổng tín hiệu điện ty chìm
Thương hiệu	ARV
Xuất xứ	Việt Nam
Áp lực làm việc	PN16
Nhiệt độ làm việc	0°C đến 80°C
Vật liệu thân	Gang cầu GGG50
Đĩa van	Gang bọc EPDM
Trục van	Inox / Stainless Steel
Kết nối	Mặt bích
Tiêu chuẩn kết nối	BS EN 1092-2
Sơn phủ	Epoxy ≥ 250µm
Môi trường sử dụng	Nước sạch, hệ thống PCCC

Cấu Tạo Van Cổng Tín Hiệu Điện ARV DN50

Van được thiết kế gồm các bộ phận chính như:

Thân van: Đúc từ gang cầu GGG50 chịu lực và chống va đập tốt.
Đĩa van: Bọc EPDM giúp tăng độ kín và hạn chế rò rỉ.
Ty van: Inox chống ăn mòn, truyền chuyển động đóng mở.
Tay quay: Điều khiển van bằng phương pháp thủ công.
Hộp tín hiệu điện: Giám sát trạng thái ON/OFF của van.
Nắp van và gioăng kín: Giúp van vận hành ổn định dưới áp lực cao.

Nguyên Lý Hoạt Động

Van hoạt động bằng cơ chế nâng hạ đĩa van thông qua tay quay. Khi xoay vô lăng ngược chiều kim đồng hồ, đĩa van được nâng lên để dòng nước đi qua hoàn toàn. Khi xoay theo chiều ngược lại, đĩa van hạ xuống và ép sát vào thân van nhằm ngăn lưu chất.

Bộ tín hiệu điện được lắp phía trên sẽ tự động truyền trạng thái đóng hoặc mở về hệ thống điều khiển trung tâm.

So Sánh Van Cổng Tín Hiệu Điện ARV DN50 Với Van Cổng Khác

Tiêu chí	Van Cổng Tín Hiệu Điện ARV DN50	Van Cổng Ty Chìm	Van Cổng Ty Nổi
Kiểu van	Van cổng ty chìm có tín hiệu điện	Van cổng ty chìm cơ	Van cổng ty nổi cơ
Khả năng giám sát	Có tín hiệu báo trạng thái ON/OFF	Không có tín hiệu	Không có tín hiệu
Phương thức nhận biết trạng thái	Theo dõi qua tủ điều khiển trung tâm	Quan sát thủ công	Quan sát vị trí ty van
Kiểu vận hành	Tay quay kết hợp tín hiệu điện	Tay quay cơ	Tay quay cơ
Thiết kế ty van	Ty chìm	Ty chìm	Ty nổi
Không gian lắp đặt	Gọn gàng, phù hợp phòng kỹ thuật	Tiết kiệm diện tích	Cần khoảng không chiều cao lớn
Độ phổ biến trong hệ PCCC	Rất phổ biến	Phổ biến	Ít sử dụng hơn
Ứng dụng chính	Hệ thống PCCC, BMS, cấp nước	Hệ thống nước dân dụng	Nhà máy, công nghiệp
Khả năng bảo trì	Dễ kiểm tra tín hiệu vận hành	Bảo trì đơn giản	Dễ quan sát và kiểm tra
Độ kín khi vận hành	Cao nhờ đĩa bọc EPDM	Khá tốt	Tốt
Khả năng chống ăn mòn	Tốt nhờ sơn Epoxy	Tùy vật liệu	Tùy vật liệu
Tốc độ kiểm tra sự cố	Nhanh nhờ tín hiệu điện	Kiểm tra thủ công	Kiểm tra trực tiếp
Chi phí đầu tư	Trung bình đến cao	Thấp	Cao hơn ty chìm
Độ an toàn vận hành	Cao, kiểm soát từ xa hiệu quả	Phụ thuộc người vận hành	Dễ nhận biết trạng thái
Tuổi thọ sử dụng	Cao, hoạt động ổn định lâu dài	Ổn định	Bền trong môi trường công nghiệp

Hướng Dẫn Lắp Đặt Van Cổng Tín Hiệu Điện ARV DN50

Bước 1: Kiểm tra trước khi lắp

Kiểm tra kích thước mặt bích DN50 phù hợp hệ thống.
Làm sạch đường ống để tránh dị vật gây kẹt van.
Kiểm tra bộ tín hiệu điện và phụ kiện đi kèm.

Bước 2: Lắp van vào đường ống

Đặt van đúng chiều dòng chảy.
Căn chỉnh hai mặt bích đồng tâm.
Sử dụng gioăng làm kín đúng tiêu chuẩn.

Bước 3: Siết bulong

Siết bulong theo hình chữ thập để lực phân bố đều.
Không siết lệch gây hở mặt bích hoặc cong thân van.

Bước 4: Kết nối tín hiệu điện

Đấu nối dây tín hiệu theo sơ đồ kỹ thuật.
Kiểm tra tín hiệu phản hồi trên tủ điều khiển.

Bước 5: Chạy thử hệ thống

Đóng mở van thử nhiều lần.
Kiểm tra độ kín và khả năng truyền tín hiệu trước khi vận hành chính thức.

Ứng Dụng Của Van Cổng Tín Hiệu Điện ARV DN50

Van được sử dụng trong nhiều hệ thống như:

Hệ thống phòng cháy chữa cháy sprinkler.
Hệ thống cấp nước tòa nhà.
Đường ống kỹ thuật HVAC.
Nhà máy xử lý nước sạch.
Hệ thống bơm công nghiệp và dân dụng.
