Van Cổng Tín Hiệu Điện ARV DN200

Khái niệm

Van cổng tín hiệu điện ARV DN200 là thiết bị đóng/mở dòng chảy dạng cổng (gate valve) kết hợp công tắc giám sát trạng thái bằng tín hiệu điện, sử dụng cơ chế ty nổi OS&Y (Outside Screw & Yoke).

• Kích thước danh nghĩa: DN200
• Quy đổi: 8 inch
• Đường kính ngoài ống (phi): ~219 mm

Đây là dòng van thường được lắp tại các tuyến ống chính trong hệ thống lớn, nơi cần lưu lượng cao và kiểm soát trạng thái vận hành liên tục từ xa.

Ưu điểm nổi bật

• Giám sát trạng thái đóng/mở từ xa thông qua tín hiệu điện
• Lưu lượng lớn, không gây tổn thất áp suất đáng kể
• Đĩa van bọc cao su EPDM giúp kín tuyệt đối
• Ty nổi giúp nhận biết trạng thái trực quan
• Kết cấu chắc chắn, chịu áp lực và rung động tốt
• Sơn epoxy dày, chống ăn mòn trong môi trường nước
• Hoạt động ổn định trong hệ thống PCCC và công nghiệp

Thông số kỹ thuật

• Kích thước: DN200 (8”)
• Áp lực làm việc: PN16
• Nhiệt độ làm việc: ≤ 80°C
• Vật liệu thân: Gang cầu GGG50
• Đĩa van: Gang cầu bọc EPDM
• Trục van: Inox chống gỉ
• Kết nối: Mặt bích tiêu chuẩn EN1092-2 / BS5163
• Tín hiệu điện: Công tắc NO/NC (giám sát trạng thái)
• Lớp phủ: Epoxy tĩnh điện ≥ 250µm

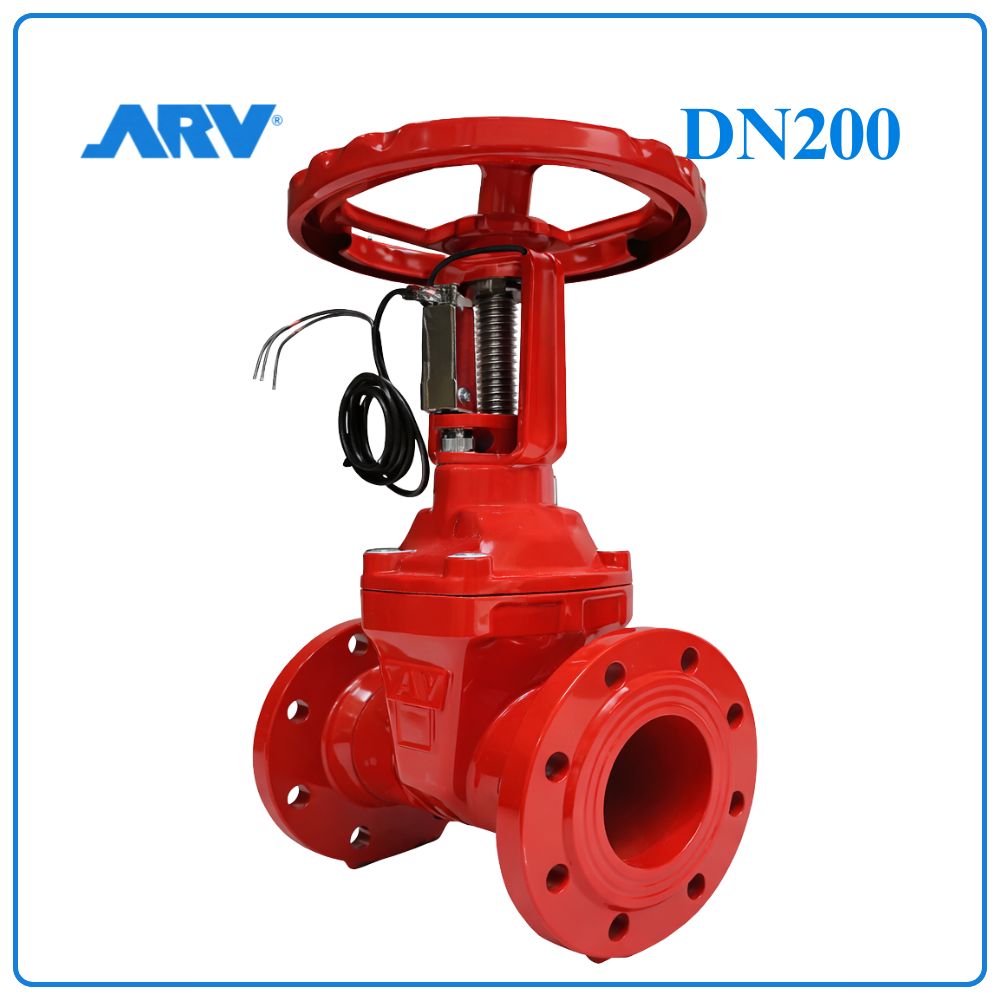

Cấu tạo van cổng tín hiệu điện ARV DN200

Van DN200 có thiết kế chuyên dụng cho hệ thống lưu lượng lớn:

• Thân van (Body)
  Được đúc từ gang cầu với độ dày lớn, giúp chịu áp lực cao và giảm rung động khi dòng chảy mạnh.
• Nắp van (Bonnet)
  Liên kết bằng bulong chắc chắn, đảm bảo kín và dễ dàng bảo trì khi cần thiết.
• Đĩa van (Disc/Wedge)
  Kích thước lớn, bọc cao su EPDM toàn phần, giúp đóng kín hoàn toàn và giảm tiếng ồn khi vận hành.
• Trục van (Stem – ty nổi)
  Làm từ inox, có hành trình dài, khi vận hành sẽ nâng lên/hạ xuống rõ ràng để nhận biết trạng thái van.
• Hệ thống làm kín
  Sử dụng nhiều lớp gioăng đàn hồi giúp ngăn rò rỉ trong thời gian dài sử dụng.
• Bạc trục & đai ốc
  Làm từ đồng, giúp giảm ma sát và tăng tuổi thọ cơ cấu truyền động.
• Tay quay (Handwheel)
  Kích thước lớn, hỗ trợ thao tác nhẹ hơn khi vận hành van DN200.
• Bộ tín hiệu điện (Supervisory Switch)
  Gắn trên đầu van, có nhiệm vụ ghi nhận trạng thái đóng/mở và truyền về tủ điều khiển trung tâm.

Nguyên lý hoạt động

• Khi quay tay quay theo chiều mở → trục van di chuyển lên → đĩa van nâng lên → dòng chảy được thông hoàn toàn
• Khi quay theo chiều ngược lại → đĩa van hạ xuống → đóng kín dòng chảy

Đồng thời:

• Công tắc tín hiệu sẽ kích hoạt khi van thay đổi vị trí
• Truyền tín hiệu về hệ thống PCCC hoặc BMS
• Giúp giám sát trạng thái mà không cần kiểm tra trực tiếp

Bảng kích thước các size (ARV OS&Y PN16)

Ứng dụng van cổng tín hiệu điện ARV DN200

Van cổng tín hiệu điện ARV DN200 thường được lắp tại:

• Tuyến ống cấp chính PCCC
  Lắp tại đầu nguồn hoặc các nhánh lớn để đảm bảo luôn kiểm soát được trạng thái van, tránh sự cố khi vận hành.
• Khu vực trạm bơm & bể chứa
  Đóng vai trò cô lập dòng chảy khi bảo trì hoặc xử lý sự cố mà không ảnh hưởng toàn hệ thống.
• Hệ thống cấp nước quy mô lớn
  Phân phối nước cho khu đô thị, khu công nghiệp hoặc nhà máy.
• Dây chuyền xử lý nước
  Điều tiết lưu lượng giữa các công đoạn xử lý.
• Hệ thống kỹ thuật tòa nhà (HVAC lớn)
  Kiểm soát dòng nước lạnh/nóng trong hệ thống trung tâm.

Cách lắp đặt Van cổng tín hiệu điện ARV DN200

Bước 1: Kiểm tra thiết bị

• Xác nhận đúng model DN200
• Kiểm tra ngoại quan, đảm bảo không lỗi

Bước 2: Chuẩn bị đường ống

• Làm sạch bên trong đường ống
• Đảm bảo hai đầu ống thẳng, đồng tâm

Bước 3: Định vị van

• Lắp theo phương thẳng đứng
• Đảm bảo đủ không gian cho ty nổi hoạt động

Bước 4: Lắp mặt bích

• Đặt gioăng vào giữa hai mặt bích
• Siết bulong theo hình chéo, đều lực

Bước 5: Đấu nối tín hiệu

• Đấu đúng tiếp điểm NO/NC
• Kết nối về tủ điều khiển

Bước 6: Kiểm tra vận hành

• Đóng/mở thử van
• Kiểm tra độ kín và tín hiệu phản hồi

So sánh van cổng tín hiệu điện ARV DN200 với các dòng khác

Địa chỉ mua van cổng tín hiệu điện ARV DN200

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

• Chuyên cung cấp van công nghiệp, van PCCC chính hãng ARV
• Đầy đủ chứng từ CO – CQ
• Tư vấn lựa chọn đúng model theo hệ thống
• Hỗ trợ kỹ thuật lắp đặt và vận hành
• Giao hàng nhanh trên toàn quốc

Kết luận

Van cổng tín hiệu điện ARV DN200 là thiết bị quan trọng trong các hệ thống lớn, giúp vừa kiểm soát dòng chảy, vừa giám sát trạng thái vận hành. Với độ bền cao và khả năng làm việc ổn định, đây là lựa chọn phù hợp cho các công trình yêu cầu an toàn và hiệu quả lâu dài.
