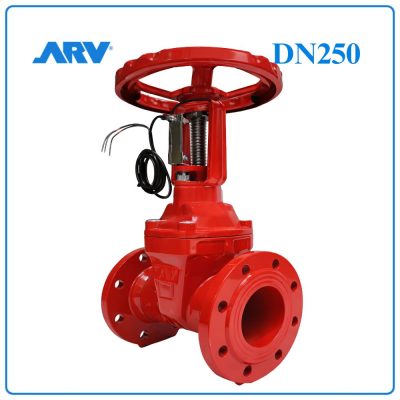

Van Cổng Tín Hiệu Điện ARV DN250

Khái niệm

Van cổng tín hiệu điện ARV DN250 là dòng van chuyên dùng để cô lập hoặc cho phép dòng nước lưu thông trong đường ống, đồng thời có khả năng gửi tín hiệu giám sát trạng thái hoạt động về tủ điều khiển trung tâm.

Sản phẩm sử dụng cơ cấu ty nổi OS&Y, giúp người vận hành dễ dàng nhận biết van đang ở trạng thái mở hay đóng.

• Kích thước danh nghĩa: DN250
• Quy đổi tương đương: 10 inch
• Đường kính ngoài đường ống (phi): ~273 mm

Van thường được lắp trong các hệ thống cần quản lý tập trung như PCCC, cấp nước công nghiệp hoặc hạ tầng kỹ thuật quy mô lớn.

Ưu điểm nổi bật

• Hỗ trợ giám sát trạng thái vận hành từ xa
• Khả năng đóng kín cao, hạn chế rò rỉ
• Lưu lượng đi qua lớn, dòng chảy ổn định
• Thiết kế ty nổi dễ kiểm tra trực tiếp
• Chịu áp lực tốt trong hệ thống lớn
• Bề mặt phủ epoxy chống oxy hóa
• Độ bền cao, ít hư hỏng khi vận hành liên tục
• Thuận tiện bảo trì và thay thế linh kiện

Thông số kỹ thuật

• Model: ARS150-250
• Kích thước: DN250
• Tiêu chuẩn áp lực: PN16
• Nhiệt độ làm việc: 0 – 80°C
• Vật liệu thân van: Gang cầu GGG50
• Đĩa van: Gang cầu bọc EPDM
• Trục van: Inox chống ăn mòn
• Kết nối: Mặt bích tiêu chuẩn BS5163 / EN1092-2
• Công tắc tín hiệu: NO/NC
• Sơn phủ bảo vệ: Epoxy tĩnh điện

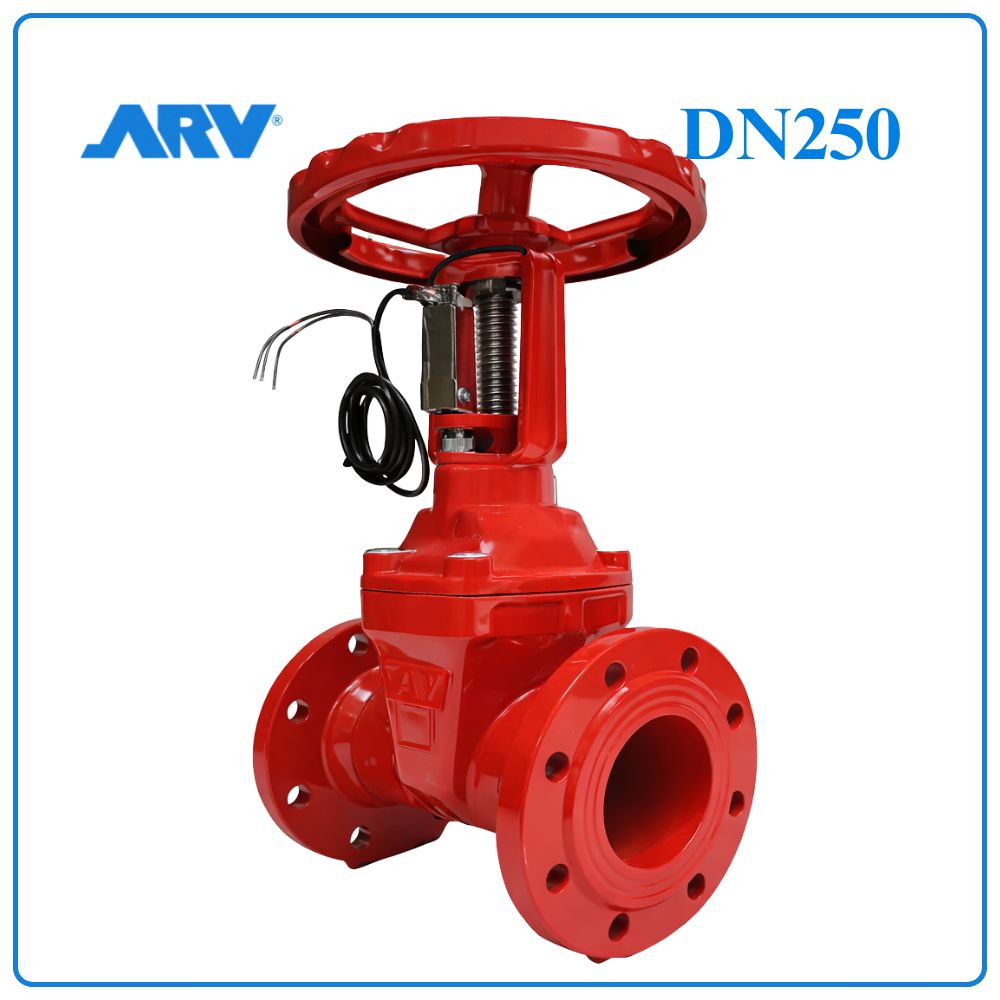

Cấu tạo van cổng tín hiệu điện ARV DN250

Van ARV DN250 được cấu thành từ nhiều bộ phận chuyên dụng:

• Thân van: Được đúc nguyên khối bằng gang cầu giúp tăng độ cứng và khả năng chịu áp lực trong quá trình vận hành.
• Đĩa van: Thiết kế dạng cửa chặn, phủ cao su EPDM giúp tăng độ kín khi đóng van.
• Ty van nổi: Ty van sẽ di chuyển lên xuống trong quá trình đóng/mở, giúp nhận biết trạng thái trực tiếp bằng mắt thường.
• Nắp van: Kết nối bằng bulong cường lực, hỗ trợ tháo lắp và bảo trì thuận tiện.
• Bộ phận làm kín: Sử dụng gioăng đàn hồi giúp hạn chế rò rỉ nước.
• Tay quay vận hành: Thiết kế lớn, hỗ trợ thao tác nhẹ hơn đối với kích thước DN250.
• Bộ tín hiệu giám sát: Có nhiệm vụ ghi nhận trạng thái hoạt động của van và truyền về trung tâm điều khiển.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay:

• Ty van bắt đầu dịch chuyển
• Đĩa van được nâng lên hoặc hạ xuống
• Dòng chảy được mở hoàn toàn hoặc đóng kín

Trong quá trình đó:

• Bộ tín hiệu sẽ ghi nhận sự thay đổi trạng thái
• Tín hiệu được truyền về hệ thống quản lý
• Hỗ trợ kiểm soát vận hành hiệu quả hơn

Bảng kích thước ARV OS&Y PN16

Ứng dụng thực tế

Van DN250 thường được bố trí tại các tuyến ống chính hoặc khu vực yêu cầu kiểm soát nghiêm ngặt:

• Hệ thống chữa cháy trung tâm
• Phòng bơm công suất lớn
• Hệ thống cấp nước khu công nghiệp
• Nhà máy xử lý nước sạch
• Đường ống phân phối trong nhà máy
• Hệ thống kỹ thuật hạ tầng đô thị

Đây là những vị trí cần đảm bảo khả năng vận hành ổn định và theo dõi trạng thái liên tục.

Hướng dẫn lắp đặt van cổng tín hiệu điện ARV DN250

Kiểm tra trước khi lắp

• Đối chiếu đúng model DN250
• Kiểm tra mặt bích và phụ kiện đi kèm

Chuẩn bị hệ thống

• Vệ sinh sạch bên trong đường ống
• Kiểm tra độ đồng tâm giữa hai đầu ống

Đưa van vào vị trí

• Căn chỉnh đúng chiều dòng chảy
• Giữ van ở trạng thái cân bằng khi lắp

Siết kết nối

• Lắp gioăng kín đúng vị trí
• Siết bulong theo thứ tự chéo để đều lực

Đấu tín hiệu điện

• Kết nối đúng sơ đồ NO/NC
• Kiểm tra tín hiệu phản hồi về tủ trung tâm

Chạy thử hệ thống

• Đóng/mở thử nhiều lần
• Kiểm tra độ kín và tín hiệu hoạt động

So sánh van cổng tín hiệu điện ARV DN250 với các dòng khác

👉 Với các hệ thống lớn cần quản lý tập trung, van tín hiệu DN250 mang lại hiệu quả vận hành tốt hơn đáng kể.

Địa chỉ mua van cổng tín hiệu điện ARV DN250

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

• Chuyên cung cấp van ARV chính hãng
• Có sẵn nhiều kích thước từ DN50 – DN300
• Đầy đủ CO, CQ và catalogue kỹ thuật
• Hỗ trợ tư vấn lựa chọn theo công trình
• Giao hàng nhanh trên toàn quốc

Kết luận

Van cổng tín hiệu điện ARV DN250 là giải pháp phù hợp cho các hệ thống yêu cầu lưu lượng lớn và khả năng giám sát vận hành liên tục. Với kết cấu chắc chắn, độ kín cao và khả năng truyền tín hiệu chính xác, sản phẩm đáp ứng tốt nhu cầu trong lĩnh vực PCCC và công nghiệp hiện nay.
