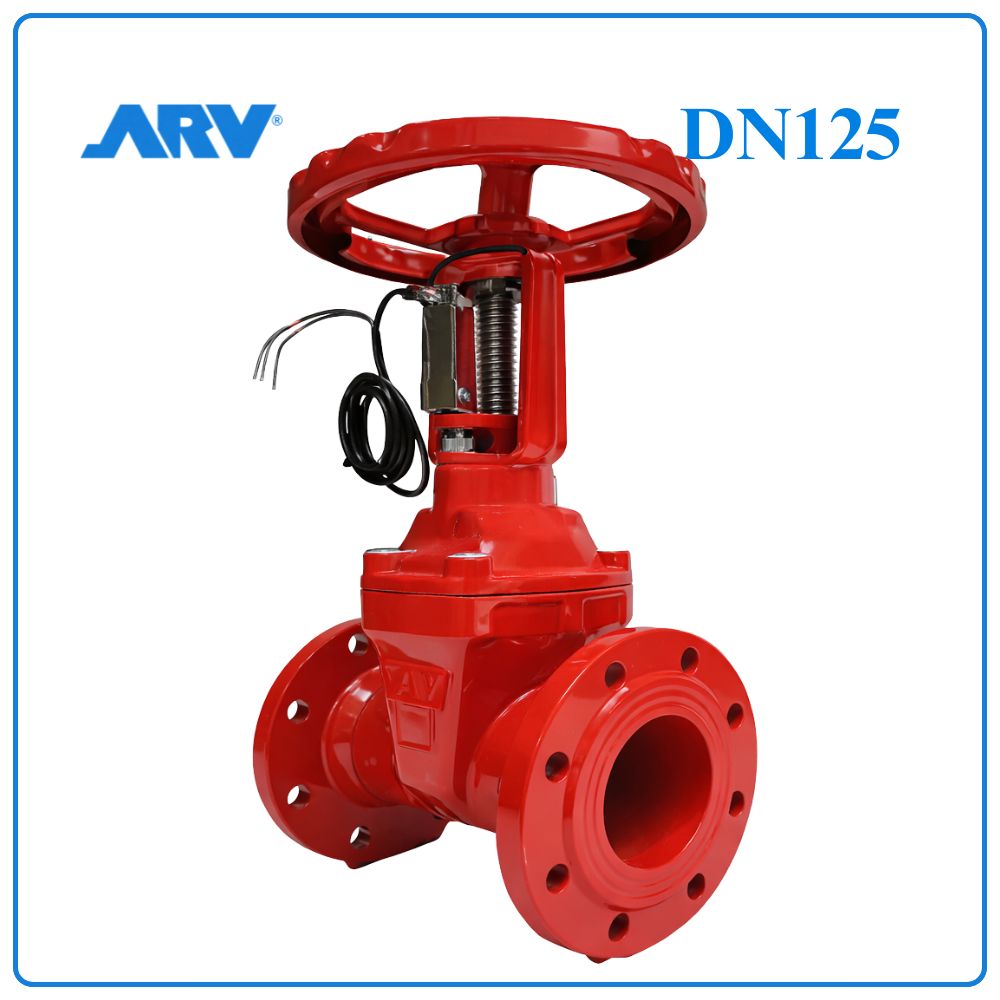

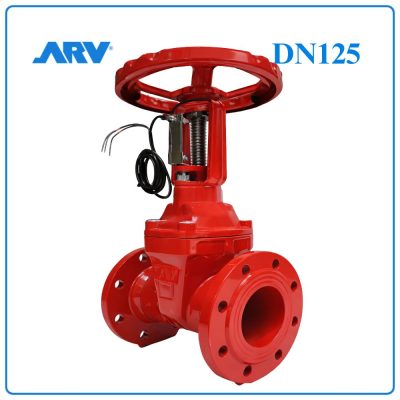

Van Cổng Tín Hiệu Điện ARV DN125

Khái niệm

Van cổng tín hiệu điện ARV DN125 là dòng van cổng ty nổi (OS&Y) tích hợp công tắc giám sát hành trình, cho phép theo dõi trạng thái đóng/mở của van thông qua tín hiệu điện.

• Kích thước danh nghĩa: DN125
• Quy đổi: 5 inch
• Đường kính ngoài (phi): ~140 mm

So với DN100, DN125 thường được sử dụng tại các tuyến ống chính, nơi yêu cầu lưu lượng lớn và kiểm soát nghiêm ngặt trạng thái vận hành.

Ưu điểm nổi bật

• Kiểm soát trạng thái van từ xa thông qua tín hiệu điện
• Khả năng đóng kín cao nhờ đĩa bọc cao su EPDM
• Thiết kế dòng chảy thẳng, hạn chế tổn thất áp suất
• Ty nổi giúp quan sát trạng thái trực tiếp
• Hoạt động ổn định trong hệ thống áp lực lớn
• Lớp phủ epoxy chống ăn mòn hiệu quả
• Phù hợp tiêu chuẩn hệ thống PCCC và công nghiệp

Thông số kỹ thuật

• Kích thước: DN125 (5”)
• Áp lực làm việc: PN16
• Nhiệt độ: ≤ 80°C
• Vật liệu thân: Gang cầu GGG50
• Đĩa van: Gang cầu bọc EPDM
• Trục van: Inox
• Kết nối: Mặt bích EN1092-2 / BS5163
• Tín hiệu điện: Công tắc NO/NC
• Lớp phủ: Epoxy ≥ 250µm

Cấu tạo van Cổng Tín Hiệu Điện ARV DN125

Van DN125 có kết cấu chắc chắn, phù hợp với lưu lượng lớn:

• Thân van: Đúc từ gang cầu, có độ dày lớn hơn các size nhỏ, đảm bảo chịu áp lực cao
• Nắp van: Liên kết bulong, hỗ trợ tháo lắp và bảo trì thuận tiện
• Đĩa van: Bọc EPDM toàn phần, đảm bảo độ kín ngay cả khi áp suất thấp
• Trục van (ty nổi): Inox chống gỉ, hành trình dài hơn để phù hợp kích thước lớn
• Hệ thống làm kín: Sử dụng gioăng đàn hồi giúp chống rò rỉ tối đa
• Bạc trục & đai ốc: Vật liệu đồng giúp giảm ma sát khi vận hành
• Tay quay: Thiết kế lớn hơn, hỗ trợ thao tác nhẹ hơn
• Bộ tín hiệu điện: Gắn trên đầu van, ghi nhận trạng thái đóng/mở chính xác

Nguyên lý hoạt động

• Khi quay tay quay → trục van di chuyển lên → đĩa van mở hoàn toàn
• Khi quay ngược → trục hạ xuống → đĩa van đóng kín

Đồng thời:

• Công tắc tín hiệu sẽ kích hoạt theo vị trí van
• Truyền tín hiệu về hệ thống điều khiển trung tâm
• Giúp giám sát trạng thái mà không cần kiểm tra trực tiếp

Bảng kích thước các size (ARV OS&Y PN16)

Ứng dụng

Van cổng tín hiệu điện ARV DN125 được sử dụng trong:

• Hệ thống PCCC (đường ống chính, trạm bơm)
• Hệ thống cấp nước đô thị và nhà máy nước
• Nhà máy xử lý nước và nước thải
• Hệ thống HVAC quy mô lớn
• Khu công nghiệp, nhà máy sản xuất lớn

Phù hợp với các vị trí cần lưu lượng lớn và giám sát trạng thái liên tục.

Cách lắp đặt van Cổng Tín Hiệu Điện ARV DN125

• Lắp van theo phương đứng, đảm bảo không gian cho ty nổi
• Căn chỉnh chính xác hai mặt bích trước khi siết
• Sử dụng gioăng phù hợp để đảm bảo độ kín
• Siết bulong theo hình chéo, đều lực
• Đấu nối đúng tín hiệu điện về tủ điều khiển
• Kiểm tra vận hành trước khi đưa vào sử dụng

Lưu ý:

• Không vận hành quá nhanh gây sốc áp
• Đảm bảo nền lắp đặt chắc chắn do trọng lượng lớn
• Kiểm tra định kỳ để duy trì độ ổn định

So sánh van Cổng Tín Hiệu Điện ARV DN125 với dòng van khác

Địa chỉ mua Van Cổng Tín Hiệu Điện ARV DN125

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

• Chuyên cung cấp van công nghiệp, van PCCC chính hãng
• Đầy đủ chứng từ CO – CQ
• Hỗ trợ tư vấn kỹ thuật, lắp đặt
• Giao hàng nhanh trên toàn quốc

Kết luận

Van cổng tín hiệu điện ARV DN125 là lựa chọn phù hợp cho các hệ thống yêu cầu lưu lượng lớn, độ bền cao và giám sát trạng thái chính xác. Với thiết kế chắc chắn và khả năng hoạt động ổn định, sản phẩm đáp ứng tốt các tiêu chuẩn kỹ thuật trong công nghiệp và PCCC.
