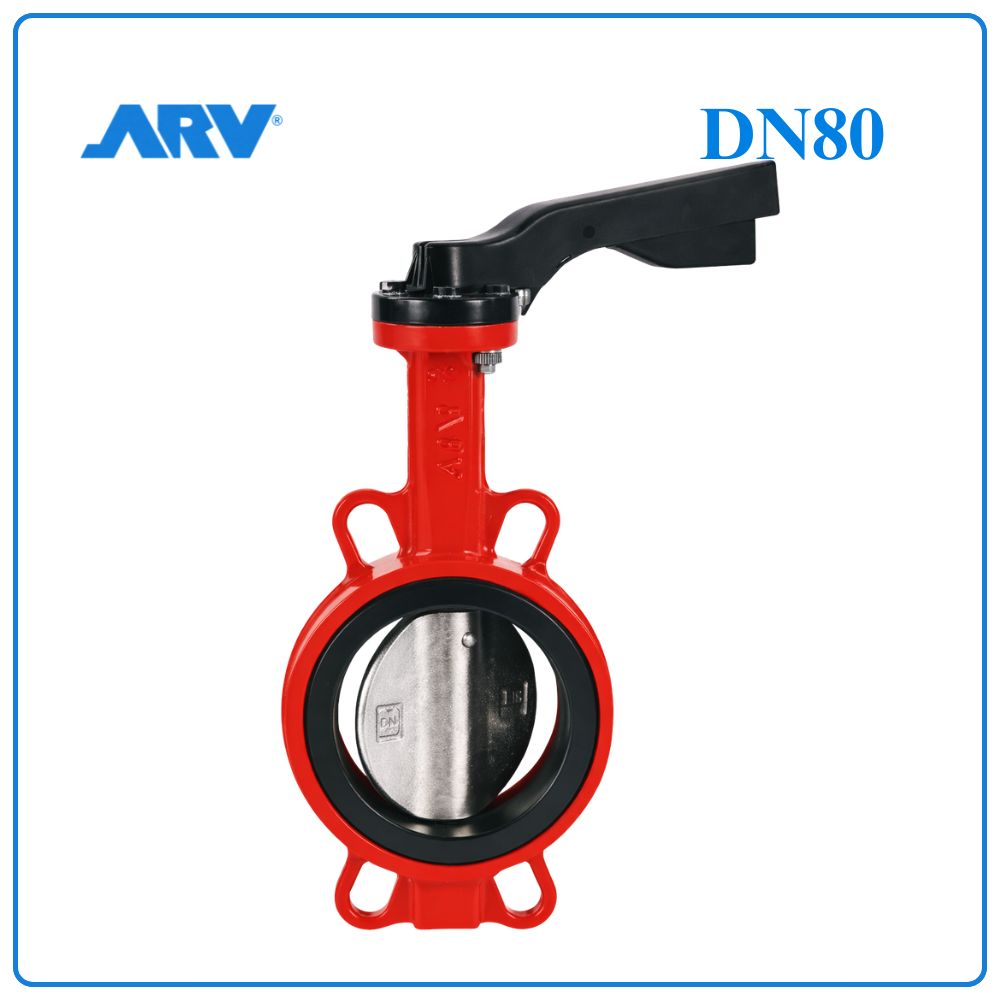

Van Bướm Tay Gạt ARV DN80

Tổng quan Van Bướm Tay Gạt ARV DN80

Van bướm tay gạt ARV DN80 là thiết bị cơ học dùng để kiểm soát dòng lưu chất trong hệ thống đường ống. Sản phẩm có kích thước DN80 tương đương phi 90mm (3 inch), thiết kế kiểu wafer giúp lắp đặt gọn gàng và tiết kiệm diện tích.

Van sử dụng cơ cấu tay gạt đóng mở nhanh, phù hợp cho hệ thống cấp nước, xử lý nước, HVAC và nhiều ứng dụng công nghiệp khác.

Đặc điểm nổi bật của Van Bướm Tay Gạt ARV DN80

• Thiết kế vận hành linh hoạt: Van sử dụng tay gạt nhiều nấc giúp người dùng dễ dàng điều chỉnh trạng thái đóng mở theo nhu cầu sử dụng.
• Kết cấu chắc chắn: Thân van gang cầu có độ bền cơ học cao, chịu áp lực tốt trong quá trình vận hành liên tục.
• Khả năng làm kín hiệu quả: Gioăng EPDM/NBR ôm sát đĩa van giúp hạn chế thất thoát lưu chất và tăng độ kín cho hệ thống.
• Đĩa van tối ưu dòng chảy: Thiết kế đĩa van dạng mỏng giúp giảm lực cản và hỗ trợ lưu chất lưu thông ổn định hơn.
• Chống oxy hóa tốt: Lớp sơn epoxy tĩnh điện bảo vệ thân van khỏi tác động của môi trường và độ ẩm.
• Lắp đặt thuận tiện: Kiểu kết nối wafer giúp van dễ dàng lắp đặt giữa hai mặt bích mà không cần quá nhiều không gian.
• Tuổi thọ sử dụng cao: Trục inox kết hợp vật liệu gang cầu giúp thiết bị hoạt động bền bỉ và ổn định theo thời gian.

Thông số kỹ thuật Van Bướm Tay Gạt ARV DN80

Thông số	Giá trị
Model	WBH-80
Thương hiệu	ARV
Xuất xứ	Việt Nam
Kích thước	DN80 – Phi 90 – 3 Inch
Dạng kết nối	Wafer
Kiểu vận hành	Tay gạt
Áp lực làm việc	PN16
Nhiệt độ tối đa	80°C
Vật liệu thân	Gang cầu EN-GJS-500
Vật liệu đĩa	Gang cầu EN-GJS-500
Vật liệu trục	Inox Stainless Steel
Gioăng làm kín	EPDM / NBR
Lớp phủ	Epoxy tĩnh điện
Tiêu chuẩn thiết kế	EN593 / BS5155
Tiêu chuẩn kiểm tra	EN12266-1
Môi trường phù hợp	Nước, khí, HVAC, PCCC

Cấu tạo Van Bướm Tay Gạt ARV DN80

STT	Bộ phận	Vật liệu
1	Tay gạt	Gang đúc
2	Bu lông	DIN 933
3	Thân van	EN GJS 500 GCG 50
4	Gioăng	EPDM / NBR
5	Đĩa van	EN GJS 500 GCG 50
6	Vòng chặn	DIN 472
7	Long đền	Thép
8	Trục dẫn động	Thép không gỉ
9	Gioăng O-ring	NBR / EPDM
10	Trục định tâm	Thép không gỉ
11	Gioăng O-ring	NBR / EPDM
12	Long đền	Thép không gỉ
13	Vòng chặn	DIN 472

Nguyên lý hoạt động Van Bướm Tay Gạt ARV DN80

Van hoạt động bằng cách truyền lực từ tay gạt đến trục van, làm đĩa van xoay quanh tâm.

Ở trạng thái mở, đĩa van song song với dòng chảy giúp lưu chất đi qua thuận lợi. Khi chuyển sang trạng thái đóng, đĩa van ép sát vào gioăng cao su để ngăn dòng lưu chất lưu thông.

Nhờ cơ chế đóng mở nhanh 90 độ, van giúp giảm thời gian thao tác và nâng cao hiệu quả sử dụng.

Bảng kích thước Van Bướm Tay Gạt ARV ABF600

Model	DN (mm)	Phi ngoài	Inch	A	B	C	K	n x ØI	M	L
ABF600-50	50	Ø60	2 Inch	32	126	80	125	4 x 19	190	43
ABF600-65	65	Ø76	2½ Inch	32	134	89	145	4 x 19	190	46
ABF600-80	80	Ø90	3 Inch	32	157	95	160	4 x 19	190	46
ABF600-100	100	Ø114	4 Inch	32	167	114	180	4 x 19	255	52
ABF600-125	125	Ø140	5 Inch	32	180	127	210	4 x 19	255	56
ABF600-150	150	Ø168	6 Inch	32	203	139	240	4 x 23	255	56
ABF600-200	200	Ø219	8 Inch	45	228	175	295	4 x 23	355	60

Ứng dụng Van Bướm Tay Gạt ARV DN80

Hệ thống cấp nước công nghiệp

Van được dùng để kiểm soát lưu lượng nước trong các nhà máy và khu công nghiệp.

Hệ thống xử lý nước sạch

Thiết bị hỗ trợ đóng mở tại các tuyến ống dẫn nước và bể chứa trung gian.

Hệ thống HVAC

Van giúp điều chỉnh lưu lượng nước tuần hoàn trong hệ thống điều hòa trung tâm.

Hệ thống phòng cháy chữa cháy

Ứng dụng trong các tuyến ống cấp nước chữa cháy tại nhà xưởng và tòa nhà.

Đường ống dẫn khí

Van có thể sử dụng cho hệ thống khí hoặc lưu chất không ăn mòn mạnh.

Các bước lắp đặt Van Bướm Tay Gạt ARV DN80

Bước 1: Kiểm tra thiết bị

Đảm bảo van đúng kích thước DN80 và phù hợp với tiêu chuẩn mặt bích của hệ thống.

Bước 2: Chuẩn bị đường ống

Vệ sinh sạch bề mặt kết nối và loại bỏ các dị vật bên trong đường ống.

Bước 3: Định vị van

Đặt van vào giữa hai mặt bích và căn chỉnh đúng tâm để đĩa van hoạt động ổn định.

Bước 4: Cố định van

Lắp bulong và siết đều theo hình chéo nhằm tăng độ kín và tránh lệch thân van.

Bước 5: Kiểm tra vận hành

Đóng mở thử tay gạt để kiểm tra khả năng hoạt động của van trước khi đưa vào sử dụng.

Bước 6: Kiểm tra thực tế

Cho hệ thống vận hành thử để đánh giá độ kín và khả năng làm việc của thiết bị.

So sánh Van Bướm Tay Gạt ARV DN80 và Van Bướm Tín Hiệu Điện ARV DN80

Tiêu chí	Van bướm tay gạt ARV DN80	Van bướm tín hiệu điện ARV DN80
Model	WBH-80	SSB-80
Kích thước	DN80 – Ø90 – 3 Inch	DN80 – Ø90 – 3 Inch
Kiểu vận hành	Tay gạt	Công tắc tín hiệu
Góc đóng mở	90°	90°
Dạng kết nối	Wafer	Wafer
Áp lực làm việc	PN16	PN16
Nhiệt độ tối đa	80°C	80°C
Vật liệu gioăng	EPDM / NBR	EPDM
Lớp phủ bề mặt	Epoxy FBE	Epoxy ≥300 microns
Khả năng giám sát	Không hỗ trợ	Có hỗ trợ
Hệ thống ứng dụng	Nước sạch, HVAC	PCCC, BMS
Mức chi phí	Thấp hơn	Cao hơn
