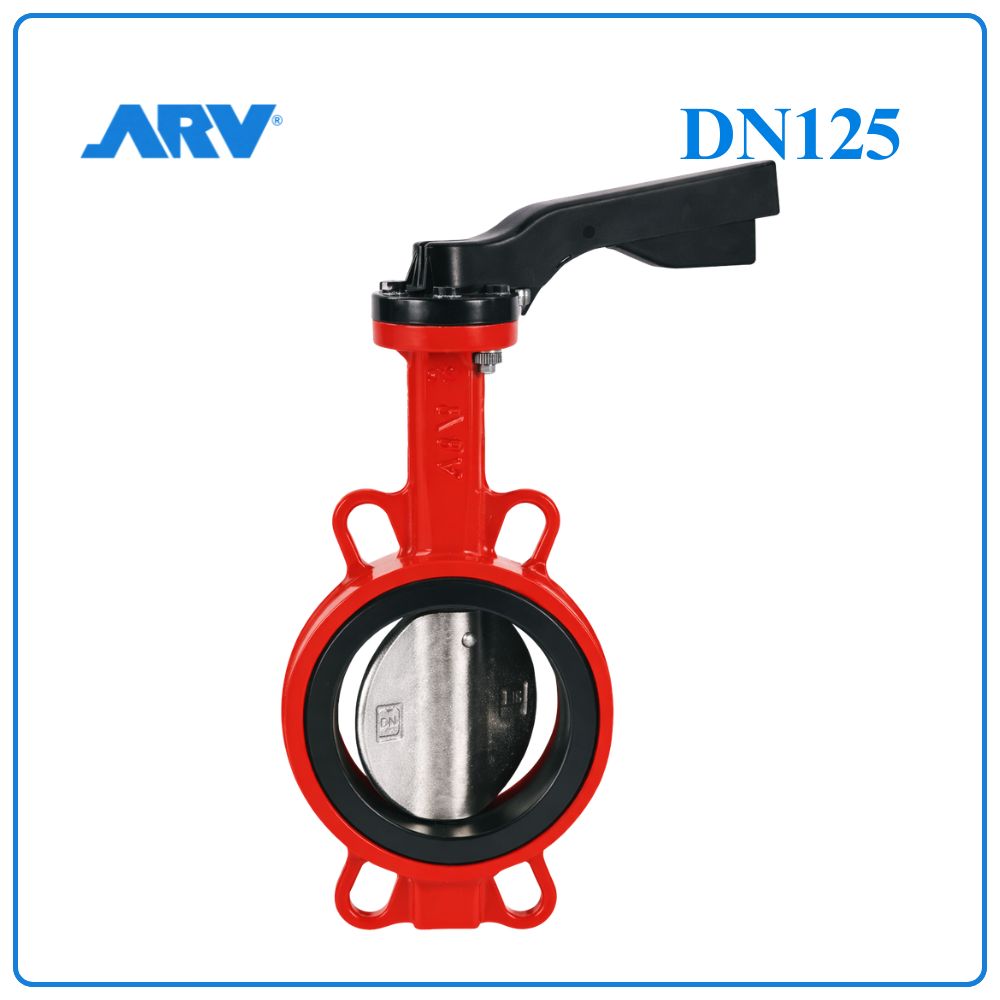

Giới thiệu Van Bướm Tay Gạt ARV DN125
Van bướm tay gạt ARV DN125 là dòng van công nghiệp chuyên dùng để kiểm soát và điều tiết lưu lượng trong hệ thống đường ống. Với kích thước DN125 tương đương phi 140mm (5 inch), sản phẩm phù hợp cho các hệ thống có lưu lượng trung bình đến lớn như cấp nước, HVAC, PCCC và nhà máy sản xuất.
Dòng van này sử dụng cơ chế tay gạt đóng mở nhanh 90 độ, giúp thao tác nhẹ, tiết kiệm thời gian vận hành và dễ sử dụng. Ngoài ra, thiết kế wafer nhỏ gọn còn hỗ trợ tối ưu diện tích lắp đặt và giảm tải trọng lên hệ thống đường ống.

Đặc điểm nổi bật của Van Bướm Tay Gạt ARV DN125
Thiết kế chắc chắn, độ bền cao
Van được sản xuất từ gang cầu EN-GJS-500 có khả năng chịu áp lực và chống va đập tốt, phù hợp với nhiều môi trường làm việc công nghiệp.
Đóng mở nhanh bằng cơ cấu tay gạt
Cơ chế vận hành 1/4 vòng giúp người dùng thao tác đóng mở nhanh chóng, đồng thời hỗ trợ điều tiết lưu lượng hiệu quả.
Khả năng làm kín ổn định
Gioăng EPDM/NBR có độ đàn hồi cao giúp tăng độ kín, hạn chế rò rỉ lưu chất trong quá trình sử dụng.
Sơn epoxy chống ăn mòn
Bề mặt van được phủ lớp epoxy tĩnh điện giúp hạn chế oxy hóa và tăng tuổi thọ khi làm việc trong môi trường ẩm hoặc ngoài trời.
Giảm áp lực dòng chảy
Thiết kế đĩa van dạng mỏng giúp lưu chất lưu thông dễ dàng, hạn chế sụt áp trong hệ thống.
Lắp đặt linh hoạt
Van có thể lắp theo nhiều phương khác nhau và tương thích với các tiêu chuẩn mặt bích phổ biến hiện nay.
Vận hành ổn định lâu dài
Thiết kế trục đôi giúp giảm mô-men xoắn, hạn chế rung lắc và tăng độ ổn định trong quá trình hoạt động liên tục.

Thông số kỹ thuật Van Bướm Tay Gạt ARV DN125
| Thông số | Giá trị |
| Tên sản phẩm | Van bướm tay gạt ARV DN125 |
| Model | WBH-125 |
| Thương hiệu | ARV |
| Xuất xứ | Việt Nam |
| Kích thước | DN125 – Phi 140 – 5 Inch |
| Kiểu kết nối | Wafer |
| Phương thức vận hành | Tay gạt |
| Áp suất làm việc | PN16 / Class 150 |
| Nhiệt độ tối đa | 80°C |
| Tiêu chuẩn thiết kế | EN593 / BS5155 |
| Tiêu chuẩn mặt bích | ISO7005-1 / EN1092-1 |
| Tiêu chuẩn kiểm tra | EN12266-1 |
| Vật liệu thân | Gang cầu EN-GJS-500 |
| Vật liệu đĩa | Gang cầu EN-GJS-500 |
| Trục van | Inox Stainless Steel |
| Gioăng làm kín | EPDM / NBR |
| Sơn phủ | Epoxy tĩnh điện |
| Môi trường sử dụng | Nước, khí, HVAC, PCCC |
Cấu tạo Van Bướm Tay Gạt ARV DN125
Van bướm tay gạt ARV DN125 gồm nhiều chi tiết liên kết chặt chẽ nhằm đảm bảo độ kín và khả năng vận hành ổn định.
| STT | Bộ phận | Vật liệu |
| 1 | Tay gạt | Gang đúc |
| 2 | Bu lông | DIN 933 |
| 3 | Thân van | EN GJS 500 GCG 50 |
| 4 | Gioăng | EPDM / NBR |
| 5 | Đĩa van | EN GJS 500 GCG 50 |
| 6 | Vòng chặn | DIN 472 |
| 7 | Long đền | Thép |
| 8 | Trục dẫn động | Thép không gỉ |
| 9 | Gioăng O-ring | NBR / EPDM |
| 10 | Trục định tâm | Thép không gỉ |
| 11 | Gioăng O-ring | NBR / EPDM |
| 12 | Long đền | Thép không gỉ |
| 13 | Vòng chặn | DIN 472 |

Nguyên lý hoạt động Van Bướm Tay Gạt ARV DN125
Van Bướm Tay Gạt ARV DN125 hoạt động dựa trên chuyển động xoay của đĩa van quanh trục trung tâm.
Khi người vận hành xoay tay gạt theo hướng mở, đĩa van sẽ xoay song song với dòng chảy để lưu chất đi qua dễ dàng. Ngược lại, khi xoay tay gạt về vị trí đóng, đĩa van ép sát vào gioăng làm kín nhằm ngăn chặn dòng lưu chất.
Cơ chế đóng mở 1/4 vòng giúp van vận hành nhanh, giảm lực thao tác và tăng hiệu quả sử dụng trong hệ thống công nghiệp.
Bảng kích thước Van Bướm Tay Gạt ARV ABF600
| Model | DN (mm) | Phi ngoài | Inch | A | B | C | K | n x ØI | M | L |
| ABF600-50 | 50 | Ø60 | 2 Inch | 32 | 126 | 80 | 125 | 4 x 19 | 190 | 43 |
| ABF600-65 | 65 | Ø76 | 2½ Inch | 32 | 134 | 89 | 145 | 4 x 19 | 190 | 46 |
| ABF600-80 | 80 | Ø90 | 3 Inch | 32 | 157 | 95 | 160 | 4 x 19 | 190 | 46 |
| ABF600-100 | 100 | Ø114 | 4 Inch | 32 | 167 | 114 | 180 | 4 x 19 | 255 | 52 |
| ABF600-125 | 125 | Ø140 | 5 Inch | 32 | 180 | 127 | 210 | 4 x 19 | 255 | 56 |
| ABF600-150 | 150 | Ø168 | 6 Inch | 32 | 203 | 139 | 240 | 4 x 23 | 255 | 56 |
| ABF600-200 | 200 | Ø219 | 8 Inch | 45 | 228 | 175 | 295 | 4 x 23 | 355 | 60 |

Ứng dụng Van Bướm Tay Gạt ARV DN125
Hệ thống cấp nước đô thị
Van được lắp trên các tuyến ống phân phối nhằm kiểm soát lưu lượng và cô lập khu vực bảo trì.
Hệ thống HVAC trung tâm
Thiết bị giúp điều chỉnh dòng nước lạnh trong hệ thống điều hòa công suất lớn tại tòa nhà và trung tâm thương mại.
Hệ thống chữa cháy
Van hỗ trợ kiểm soát nguồn cấp nước cho các cụm bơm và đường ống PCCC.
Nhà máy xử lý nước
Ứng dụng tại các bể chứa, hệ thống lọc và tuyến ống dẫn nước công nghiệp.
Ngành sản xuất công nghiệp
Van dùng để đóng mở các đường ống dẫn nước, khí và lưu chất không ăn mòn mạnh.
Trạm bơm công nghiệp
Thiết bị giúp điều tiết và cô lập dòng chảy trong các hệ thống bơm áp lực cao.
Hướng dẫn lắp đặt Van Bướm Tay Gạt ARV DN125
Bước 1: Kiểm tra van trước khi lắp
Đảm bảo thân van, đĩa van và gioăng không bị hư hỏng hoặc biến dạng.
Bước 2: Làm sạch đường ống
Vệ sinh bụi bẩn, xỉ hàn hoặc dị vật để tránh làm ảnh hưởng đến khả năng làm kín.
Bước 3: Căn chỉnh vị trí lắp đặt
Đặt van vào đúng tâm giữa hai mặt bích nhằm hạn chế lệch trục khi vận hành.
Bước 4: Siết bulong đồng đều
Tiến hành siết theo hình chéo để lực phân bổ đều trên toàn bộ thân van.
Bước 5: Kiểm tra hành trình đóng mở
Đóng mở thử nhiều lần để đảm bảo đĩa van không va chạm vào mặt bích hoặc thành ống.
Bước 6: Kiểm tra áp lực hệ thống
Cho hệ thống chạy thử nhằm kiểm tra độ kín trước khi đưa vào sử dụng thực tế.
Bước 7: Lưu ý quan trọng
- Không siết bulong quá mạnh gây biến dạng gioăng.
- Không hàn mặt bích khi van đang nằm giữa đường ống.
- Nên bảo trì và kiểm tra định kỳ để tăng tuổi thọ sử dụng.
So sánh Van Bướm Tay Gạt ARV DN125 và Van Bướm Tín Hiệu Điện ARV DN125
| Tiêu chí | Van bướm tay gạt ARV DN125 | Van bướm tín hiệu điện ARV DN125 |
| Model | WBH-125 | SSB-125 |
| Kích thước | DN125 – Ø140 – 5 Inch | DN125 – Ø140 – 5 Inch |
| Kiểu điều khiển | Tay gạt trực tiếp | Hộp số kèm tín hiệu giám sát |
| Góc đóng mở | 90° | 90° |
| Khả năng truyền tín hiệu | Không | Có |
| Kiểu kết nối | Wafer | Wafer |
| Áp suất làm việc | PN16 | PN16 |
| Nhiệt độ tối đa | 80°C | 80°C |
| Vật liệu gioăng | EPDM / NBR | EPDM |
| Sơn phủ | Epoxy FBE | Epoxy ≥300 microns |
| Độ thuận tiện khi vận hành | Cao | Cao hơn ở áp lực lớn |
| Mức độ tự động hóa | Thấp | Cao |
| Lắp đặt | Đơn giản | Cần kết nối tín hiệu |
| Hệ thống phù hợp | HVAC, cấp nước | PCCC, BMS |
| Chi phí đầu tư | Tiết kiệm hơn | Cao hơn |
