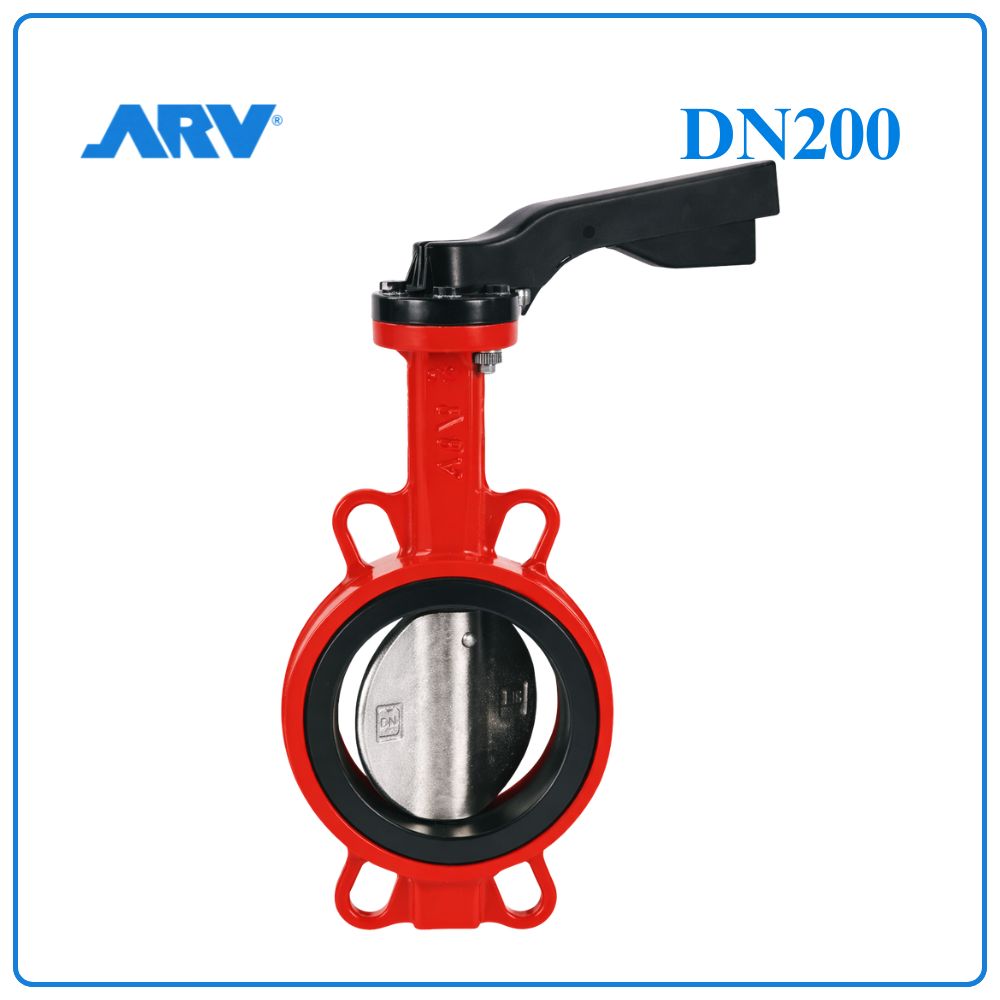

Van Bướm Tay Gạt ARV DN200

Giới thiệu Van Bướm Tay Gạt ARV DN200

Van bướm tay gạt ARV DN200 là thiết bị van công nghiệp dùng để đóng mở và điều tiết lưu lượng trong hệ thống đường ống cỡ lớn. Sản phẩm có kích thước DN200 tương đương phi 219mm (8 inch), thiết kế kiểu wafer nhỏ gọn và vận hành bằng tay gạt 90 độ.

Dòng van này được sử dụng phổ biến trong hệ thống cấp nước, PCCC, HVAC và các nhà máy công nghiệp nhờ khả năng vận hành ổn định và độ kín cao.

Đặc điểm nổi bật của Van Bướm Tay Gạt ARV DN200

• Thiết kế trục đôi giúp giảm lực đóng mở và tăng độ ổn định khi vận hành.
• Đĩa van tối ưu dòng chảy giúp hạn chế tổn thất áp suất trong hệ thống.
• Gioăng EPDM/NBR có khả năng đàn hồi tốt và tăng hiệu quả làm kín.
• Bề mặt thân van phủ epoxy tĩnh điện chống ăn mòn và chống oxy hóa hiệu quả.
• Kiểu kết nối wafer giúp tiết kiệm diện tích và giảm tải trọng đường ống.
• Có thể lắp đặt ở nhiều vị trí khác nhau trên hệ thống.
• Tay gạt nhiều nấc giúp thao tác linh hoạt và điều tiết lưu lượng dễ dàng.
• Thân van và đĩa van được gia công chính xác giúp vận hành ổn định lâu dài.
• Không cần sử dụng thêm phụ kiện trung gian khi lắp đặt mặt bích.
• Thiết kế phù hợp cho hệ thống nước sạch, HVAC và PCCC công nghiệp.

Thông số kỹ thuật Van Bướm Tay Gạt ARV DN200

Thông số	Giá trị
Tên sản phẩm	Van bướm tay gạt ARV DN200
Model	WBH-200
Thương hiệu	ARV
Xuất xứ	Việt Nam
Kích thước	DN200 – Phi 219 – 8 Inch
Kiểu kết nối	Wafer
Kiểu vận hành	Tay gạt
Áp suất làm việc	PN16 / Class 150
Nhiệt độ làm việc	Max 80°C
Tiêu chuẩn thiết kế	EN593 / BS5155
Tiêu chuẩn mặt bích	ISO7005-1 / EN1092-1
Tiêu chuẩn kiểm tra	EN12266-1
Vật liệu thân	Gang cầu EN-GJS-500
Vật liệu đĩa	Gang cầu EN-GJS-500
Vật liệu trục	Inox Stainless Steel
Gioăng làm kín	EPDM / NBR
Sơn phủ	Epoxy tĩnh điện
Môi trường sử dụng	Nước, khí, HVAC, PCCC

Cấu tạo Van Bướm Tay Gạt ARV DN200

Van bướm tay gạt ARV DN200 gồm các bộ phận chính sau:

STT	Bộ phận	Vật liệu
1	Tay gạt	Gang đúc
2	Bu lông	DIN 933
3	Thân van	EN GJS 500 GCG 50
4	Gioăng	EPDM / NBR
5	Đĩa van	EN GJS 500 GCG 50
6	Vòng chặn	DIN 472
7	Long đền	Thép
8	Trục dẫn động	Thép không gỉ
9	Gioăng O-ring	NBR / EPDM
10	Trục định tâm	Thép không gỉ
11	Gioăng O-ring	NBR / EPDM
12	Long đền	Thép không gỉ
13	Vòng chặn	DIN 472

Nguyên lý hoạt động Van Bướm Tay Gạt ARV DN200

Van hoạt động theo nguyên lý xoay đĩa van quanh trục trung tâm.

Khi tay gạt xoay về vị trí mở, đĩa van nằm song song với dòng lưu chất để môi chất lưu thông dễ dàng. Khi xoay tay gạt về vị trí đóng, đĩa van ép sát gioăng nhằm ngăn dòng chảy hoàn toàn.

Cơ chế đóng mở nhanh 90 độ giúp giảm thời gian thao tác và nâng cao hiệu quả vận hành hệ thống.

Bảng kích thước Van Bướm Tay Gạt ARV ABF600

Model	DN (mm)	Phi ngoài	Inch	A	B	C	K	n x ØI	M	L
ABF600-50	50	Ø60	2 Inch	32	126	80	125	4 x 19	190	43
ABF600-65	65	Ø76	2½ Inch	32	134	89	145	4 x 19	190	46
ABF600-80	80	Ø90	3 Inch	32	157	95	160	4 x 19	190	46
ABF600-100	100	Ø114	4 Inch	32	167	114	180	4 x 19	255	52
ABF600-125	125	Ø140	5 Inch	32	180	127	210	4 x 19	255	56
ABF600-150	150	Ø168	6 Inch	32	203	139	240	4 x 23	255	56
ABF600-200	200	Ø219	8 Inch	45	228	175	295	4 x 23	355	60

Ứng dụng Van Bướm Tay Gạt ARV DN200

Hệ thống cấp nước công nghiệp

Van được sử dụng trên các tuyến ống chính nhằm điều tiết lưu lượng và cô lập hệ thống khi bảo trì.

Hệ thống phòng cháy chữa cháy

Thiết bị hỗ trợ kiểm soát nguồn cấp nước cho hệ thống sprinkler và cụm bơm chữa cháy.

Nhà máy xử lý nước

Van được lắp đặt trong hệ thống lọc nước, bể chứa và các tuyến ống xử lý nước sạch hoặc nước thải.

Hệ thống HVAC

Ứng dụng để điều tiết lưu lượng nước lạnh trong hệ thống điều hòa trung tâm công suất lớn.

Nhà máy sản xuất công nghiệp

Van phù hợp cho các hệ thống dẫn nước kỹ thuật, khí và lưu chất không ăn mòn mạnh.

Trạm bơm áp lực lớn

Thiết bị giúp đóng mở nhanh và kiểm soát lưu lượng hiệu quả trong hệ thống tuần hoàn nước.

Cách lắp đặt Van Bướm Tay Gạt ARV DN200

Bước 1: Kiểm tra thông số hệ thống

Đảm bảo kích thước van, tiêu chuẩn mặt bích và áp suất làm việc phù hợp với hệ thống đường ống.

Bước 2: Làm sạch bề mặt kết nối

Vệ sinh mặt bích và bên trong đường ống nhằm tránh cặn bẩn ảnh hưởng đến gioăng làm kín.

Bước 3: Đưa van vào vị trí lắp đặt

Đặt van cân đối giữa hai mặt bích và giữ đĩa van mở nhẹ để tránh va chạm trong quá trình lắp.

Bước 4: Lắp bulong cố định

Tiến hành siết bulong theo thứ tự đối xứng để lực ép được phân bổ đồng đều.

Bước 5: Kiểm tra khả năng vận hành

Thực hiện thao tác đóng mở thử nhằm đảm bảo đĩa van hoạt động ổn định và không bị cấn.

Bước 6: Kiểm tra độ kín hệ thống

Cho hệ thống vận hành thử áp lực để đánh giá khả năng làm kín trước khi sử dụng thực tế.

So sánh Van Bướm Tay Gạt ARV DN200 và Van Bướm Tín Hiệu Điện ARV DN200

Tiêu chí	Van bướm tay gạt ARV DN200	Van bướm tín hiệu điện ARV DN200
Model	WBH-200	SSB-200
Kích thước	DN200 – Ø219 – 8 Inch	DN200 – Ø219 – 8 Inch
Kiểu vận hành	Tay gạt trực tiếp	Hộp số + công tắc tín hiệu
Góc đóng mở	90°	90°
Chức năng giám sát	Không có	Có tín hiệu đóng/mở
Kiểu kết nối	Wafer	Wafer
Áp suất làm việc	PN16 / Class 150	PN16
Nhiệt độ tối đa	80°C	80°C
Vật liệu gioăng	EPDM / NBR	EPDM
Sơn phủ	Epoxy FBE	Epoxy ≥300 microns
Khả năng vận hành	Nhanh và đơn giản	Ổn định hơn ở hệ thống lớn
Kiểu điều khiển	Thủ công	Có giám sát trung tâm
Ứng dụng phù hợp	HVAC, nước sạch	PCCC, BMS
Chi phí đầu tư	Tiết kiệm	Cao hơn

Địa chỉ mua Van Bướm Tay Gạt ARV DN200 Chính Hãng

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van bướm tay gạt ARV DN200 chính hãng với đầy đủ CO-CQ và hỗ trợ giao hàng toàn quốc.

Cam kết tại DTA Việt Nam

• Hàng chính hãng chất lượng cao
• Giá tốt cho công trình và đại lý
• Tư vấn kỹ thuật tận tình
• Sẵn kho nhiều kích thước
• Chính sách bảo hành rõ ràng
