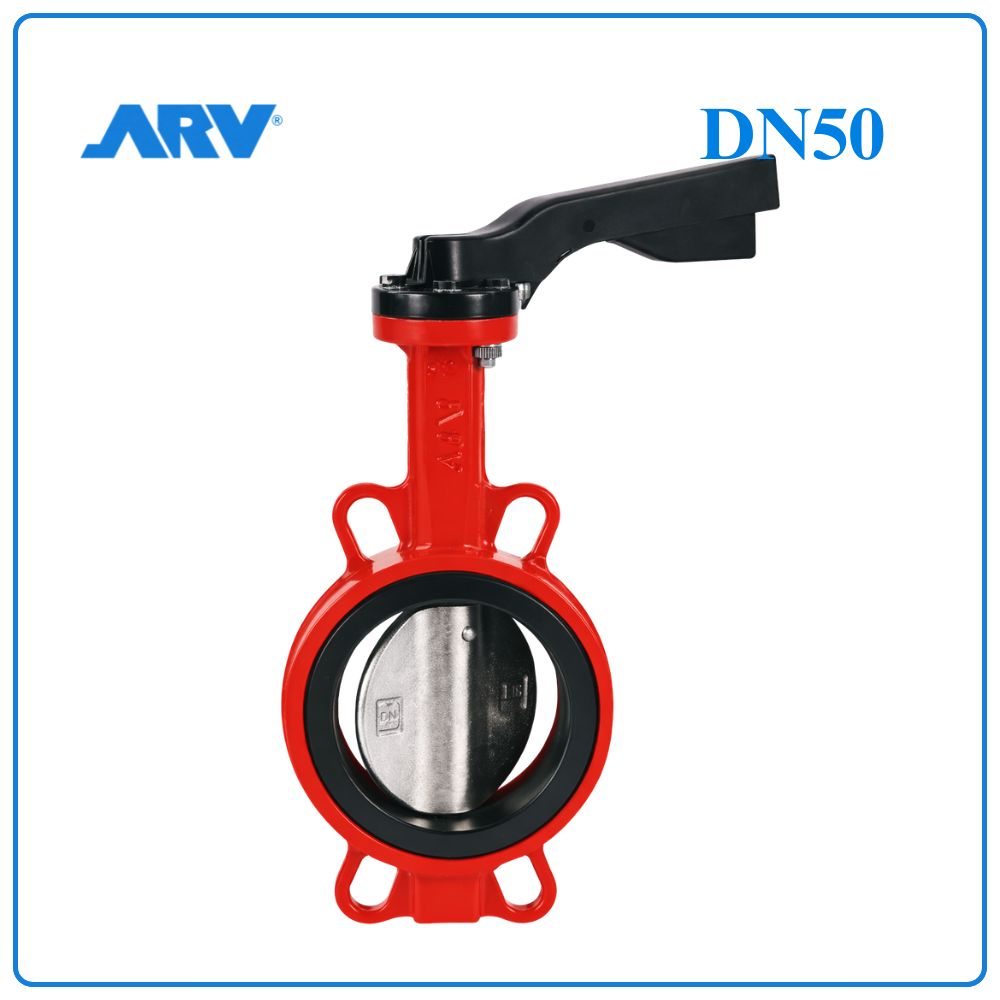

Van Bướm Tay Gạt ARV DN50

Van Bướm Tay Gạt ARV DN50 Là Gì?

Van bướm tay gạt ARV DN50 là thiết bị cơ học dùng để đóng mở hoặc điều tiết dòng chảy trong hệ thống đường ống. Sản phẩm có kích thước DN50 tương đương phi 60mm (2 inch), thiết kế dạng wafer nhỏ gọn và vận hành bằng tay gạt 90 độ.

Dòng van này thường được sử dụng trong hệ thống nước sạch, HVAC, PCCC và nhiều ứng dụng công nghiệp nhờ khả năng làm kín tốt và thao tác vận hành nhanh.

Ưu điểm của Van Bướm Tay Gạt ARV DN50

• Kích thước nhỏ gọn: Thiết kế wafer giúp van tiết kiệm không gian lắp đặt và phù hợp với nhiều hệ thống đường ống khác nhau.
• Đóng mở nhanh: Cơ cấu tay gạt hỗ trợ thao tác đóng mở dễ dàng chỉ với góc xoay 1/4 vòng.
• Độ kín cao: Gioăng EPDM/NBR có độ đàn hồi tốt giúp hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Chống ăn mòn hiệu quả: Lớp phủ epoxy tĩnh điện giúp bảo vệ thân van trước tác động của môi trường ẩm và nước.
• Tuổi thọ ổn định: Vật liệu gang cầu kết hợp trục inox giúp van hoạt động bền bỉ và hạn chế hư hỏng.
• Bảo trì thuận tiện: Kết cấu đơn giản giúp việc kiểm tra và thay thế linh kiện diễn ra nhanh chóng hơn.

Thông số kỹ thuật Van Bướm Tay Gạt ARV DN50

Cấu tạo Van Bướm Tay Gạt ARV DN50

Cơ chế hoạt động của Van Bướm Tay Gạt ARV DN50

Van vận hành bằng cách xoay đĩa van quanh trục trung tâm.

Khi tay gạt chuyển sang trạng thái mở, đĩa van nằm song song với dòng lưu chất giúp môi chất lưu thông dễ dàng. Ngược lại, khi tay gạt quay về vị trí đóng, đĩa van ép sát vào gioăng để ngăn dòng chảy đi qua.

Nhờ cơ chế đóng mở nhanh 90 độ, van giúp tiết kiệm thời gian thao tác và nâng cao hiệu quả vận hành hệ thống.

Bảng kích thước Van Bướm Tay Gạt ARV ABF600

Phạm vi ứng dụng

• Hệ thống nước sinh hoạt: Van hỗ trợ đóng mở và kiểm soát lưu lượng tại các tuyến ống cấp nước trong công trình dân dụng.
• Đường ống HVAC: Thiết bị giúp điều chỉnh lưu lượng nước lạnh trong hệ thống điều hòa không khí.
• Hệ thống chữa cháy: Van thường được lắp tại các tuyến ống phụ trợ hoặc hệ thống PCCC quy mô nhỏ.
• Nhà máy sản xuất: Ứng dụng cho các hệ thống dẫn nước kỹ thuật, khí nén và lưu chất công nghiệp thông thường.
• Trạm xử lý nước: Van hỗ trợ điều tiết lưu lượng tại bể lọc, bể chứa hoặc tuyến ống tuần hoàn.

Quy trình lắp đặt Van Bướm Tay Gạt ARV DN50

Chuẩn bị trước khi thi công

Trước khi lắp đặt cần kiểm tra kích thước van, tiêu chuẩn mặt bích và tình trạng thực tế của sản phẩm nhằm đảm bảo tương thích với hệ thống đường ống.

Làm sạch hệ thống đường ống

Toàn bộ bụi bẩn, cặn hàn hoặc dị vật bên trong đường ống cần được vệ sinh sạch để tránh ảnh hưởng đến đĩa van và gioăng làm kín.

Căn chỉnh van đúng vị trí

Đưa van vào giữa hai mặt bích và giữ đúng tâm để đĩa van có thể xoay linh hoạt trong quá trình vận hành.

Siết cố định bulong

Tiến hành lắp bulong và siết đều lực theo thứ tự đối xứng nhằm tăng độ kín và hạn chế lệch thân van.

Kiểm tra khả năng đóng mở

Sau khi lắp hoàn tất cần vận hành thử tay gạt nhiều lần để đảm bảo đĩa van hoạt động ổn định và không bị cấn.

Chạy thử hệ thống

Cho hệ thống hoạt động thử ở áp lực phù hợp để kiểm tra độ kín trước khi đưa vào vận hành chính thức.

So sánh Van Bướm Tay Gạt ARV DN50 và Van Bướm Tín Hiệu Điện ARV DN50

Địa chỉ cung cấp Van Bướm Tay Gạt ARV DN50 Chính Hãng

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối van bướm tay gạt ARV DN50 chính hãng, đầy đủ CO-CQ và hỗ trợ giao hàng toàn quốc.

DTA Việt Nam cam kết

• Sản phẩm chính hãng chất lượng cao
• Giá tốt cho công trình và đại lý
• Tư vấn kỹ thuật nhanh chóng
• Hỗ trợ giao hàng toàn quốc
• Bảo hành rõ ràng, minh bạch
