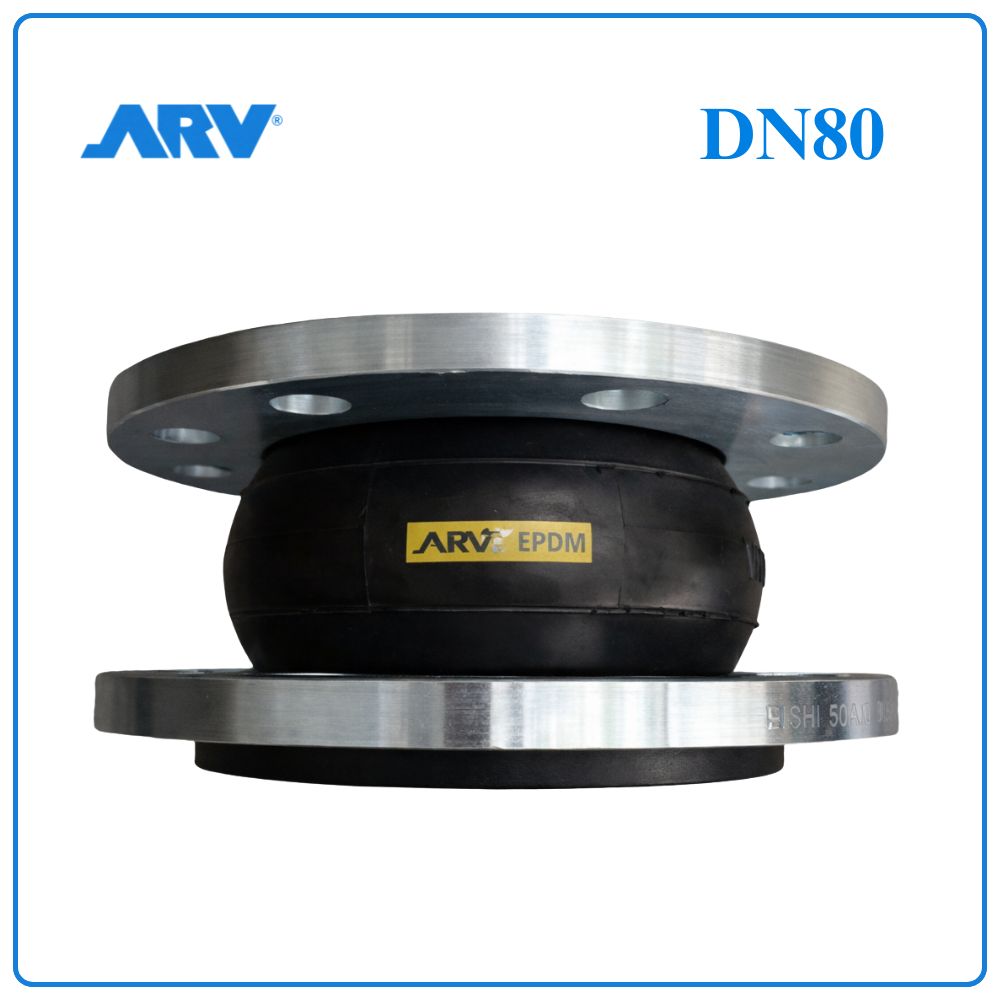

Khớp Nối Mềm Cao Su ARV DN80

Khớp Nối Mềm Cao Su ARV DN80 là gì?

Khớp Nối Mềm Cao Su ARV DN80 là thiết bị kết nối mềm giữa hai đoạn ống DN80, cho phép hệ thống có độ linh hoạt nhất định để thích nghi với rung động và giãn nở nhiệt.

• Kích thước: DN80
• Quy đổi: 3 inch
• Đường kính tương đương: Ø89 mm

Đặc điểm nổi bật của Khớp Nối Mềm Cao Su ARV DN80

• Hấp thụ biến dạng do giãn nở và co lại của đường ống
• Cho phép chuyển động dọc theo trục khi nhiệt độ thay đổi
• Hỗ trợ chuyển vị ngang và lệch góc giúp hệ thống ổn định hơn
• Không cần gioăng bổ sung khi lắp đặt
• Giảm ứng suất tại các điểm nối mặt bích
• Hạn chế tác động của hiện tượng búa nước
• Không cần phụ kiện làm kín riêng biệt
• Thiết kế mặt bích linh hoạt, dễ thi công
• Sử dụng cao su EPDM tiêu chuẩn, có thể thay NBR khi cần
• Tương thích nhiều tiêu chuẩn mặt bích khác nhau
• Không yêu cầu gioăng trong quá trình lắp đặt
• Phù hợp cho cả trường hợp giãn nở nhiệt và sai lệch thi công
• Chống ăn mòn tốt trong môi trường nước
• Không cần bảo trì thường xuyên như khớp kim loại
• Tuổi thọ cao, vận hành ổn định lâu dài
• Trọng lượng nhẹ, thuận tiện vận chuyển và lắp đặt
• Giảm thất thoát năng lượng trong hệ thống

Thông số kỹ thuật

• Model: ARJ500-80
• Kích thước: DN80 (3”)
• Áp lực làm việc: PN16
• Áp lực thử thân: 24 bar
• Áp lực thử kín: 17.6 bar
• Nhiệt độ làm việc: tối đa 80°C
• Kết nối: Mặt bích EN1092-1 / BS 6755

Vật liệu cấu tạo

• Thân: Cao su EPDM gia cường
• Mặt bích: Thép mạ kẽm
• Lớp kín: EPDM

Chức năng

• Giảm rung và tiếng ồn
• Hấp thụ áp lực thay đổi
• Bảo vệ hệ thống đường ống
• Giảm tải cho thiết bị

Nguyên lý hoạt động

Khớp Nối Mềm Cao Su ARV DN80 hoạt động bằng cách tận dụng khả năng đàn hồi của cao su để hấp thụ dao động trong hệ thống. Khi áp lực thay đổi hoặc xuất hiện rung động, phần thân khớp sẽ biến dạng linh hoạt theo nhiều hướng, giúp triệt tiêu lực và hạn chế truyền rung sang các đoạn ống khác.

Bảng kích thước Khớp Nối Mềm Cao Su ARV DN80

Hướng dẫn lắp đặt Khớp Nối Mềm Cao Su ARV DN80

Bước 1: Kiểm tra thiết bị

• Đảm bảo khớp không bị hư hỏng
• Kiểm tra đúng kích thước DN80

Bước 2: Chuẩn bị mặt bích

• Làm sạch bề mặt
• Căn chỉnh hai đầu ống thẳng hàng

Bước 3: Định vị khớp nối

• Đặt khớp đúng vị trí giữa hai mặt bích
• Không để lệch hoặc xoắn

Bước 4: Lắp bulong

• Sử dụng đúng tiêu chuẩn (8 lỗ Ø18)
• Lắp đối xứng

Bước 5: Siết bulong

• Siết theo hình chéo
• Tăng lực đều

Bước 6: Kiểm tra vận hành

• Chạy thử hệ thống
• Kiểm tra độ kín

Ứng dụng của Khớp Nối Mềm Cao Su ARV DN80

• Hệ thống cấp nước tòa nhà
• Trạm bơm nhỏ và trung bình
• Hệ thống HVAC
• Đường ống kỹ thuật công nghiệp
• Hệ thống yêu cầu giảm rung và ổn định áp lực

Địa điểm mua Khớp Nối Mềm Cao Su ARV DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp Khớp Nối Mềm Cao Su ARV DN80 chính hãng:

• Đầy đủ CO – CQ
• Giá cạnh tranh
• Sẵn kho
• Giao hàng nhanh
