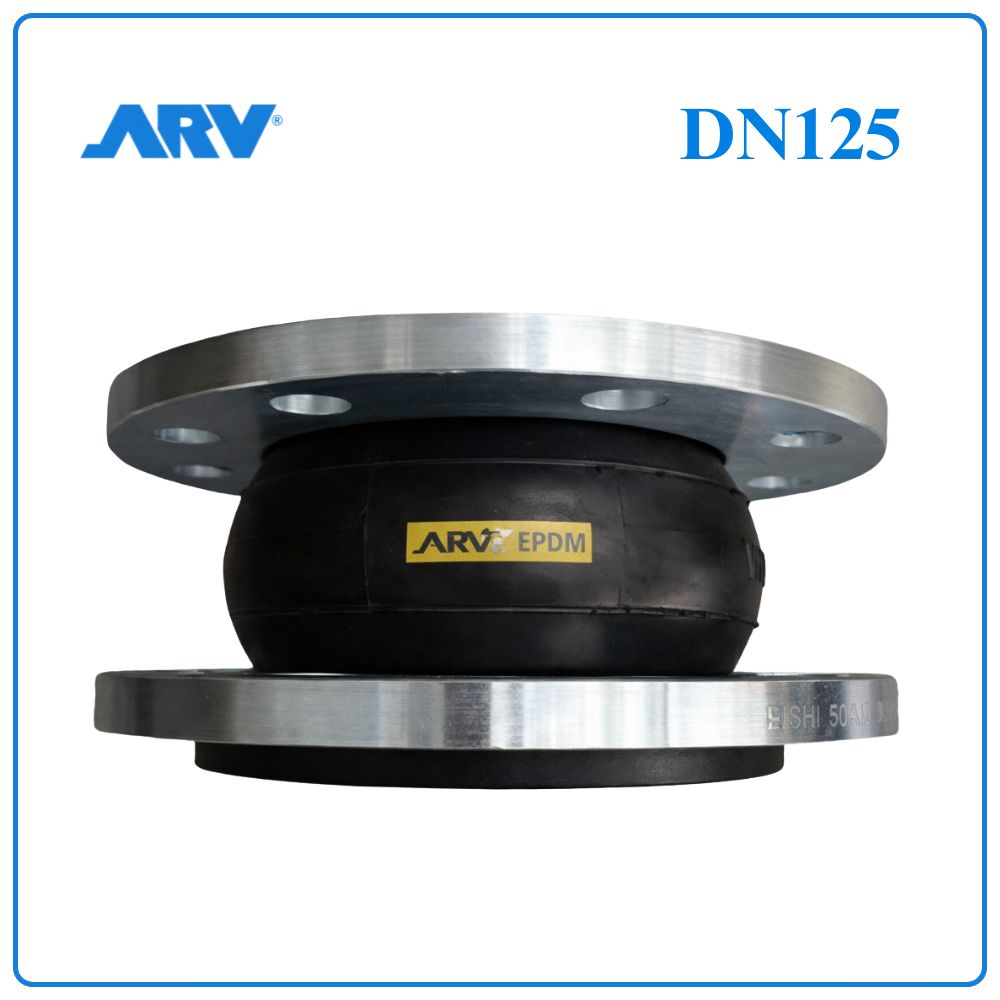

Khớp Nối Mềm Cao Su ARV DN125

Khái niệm khớp nối mềm ARV DN125

Khớp nối mềm DN125 là dạng khớp nối đàn hồi được chế tạo từ cao su EPDM, cho phép co giãn linh hoạt khi hệ thống chịu tác động từ nhiệt độ, áp lực và rung động.

• Kích thước danh nghĩa: DN125
• Quy đổi: 5 inch
• Đường kính tương đương: Ø140 mm

Đặc điểm nổi bật

• Giảm chấn hiệu quả, hạn chế rung lan truyền trong đường ống
• Hấp thụ áp lực tăng đột ngột trong quá trình vận hành
• Cho phép dịch chuyển đa hướng: dọc trục, ngang và lệch góc
• Không cần sử dụng gioăng phụ khi lắp đặt
• Tăng độ ổn định cho hệ thống đường ống dài
• Khả năng đàn hồi cao, thích nghi với biến đổi nhiệt độ
• Chống ăn mòn, phù hợp môi trường nước và hóa chất nhẹ
• Kết cấu gọn nhẹ, dễ dàng vận chuyển và thi công
• Giảm chi phí bảo trì so với khớp kim loại

Thông số kỹ thuật khớp nối mềm ARV DN125

• Model: ARJ500-125
• Đường kính danh nghĩa: DN125 (5”)
• Đường kính tương đương: Ø140 mm
• Áp lực danh định: PN16 (16 bar)
• Áp lực thử thân: 24 bar
• Áp lực thử kín: 17.6 bar
• Nhiệt độ tối đa: 80°C
• Kết nối: Mặt bích tiêu chuẩn EN1092-1, BS 6755

Vật liệu cấu tạo

• Thân: Cao su EPDM gia cường nhiều lớp
• Mặt bích: Thép mạ kẽm chống gỉ
• Lớp kín: EPDM đàn hồi cao

Chức năng

• Hấp thụ rung động từ máy bơm
• Giảm tiếng ồn trong hệ thống
• Bù giãn nở do thay đổi nhiệt độ
• Bù sai lệch khi lắp đặt
• Giảm tải lực tác động lên đường ống
• Bảo vệ thiết bị và tăng độ bền hệ thống

Nguyên lý hoạt động

Khớp nối mềm cao su ARV DN125 hoạt động dựa trên tính đàn hồi của cao su EPDM:

• Khi có rung động → cao su hấp thụ và triệt tiêu dao động
• Khi nhiệt độ thay đổi → khớp co giãn theo chiều dài
• Khi đường ống lệch → khớp tự điều chỉnh linh hoạt

Bảng kích thước DN125

Hướng dẫn lắp đặt khớp nối mềm DN125

Các bước thực hiện:

1. Kiểm tra tình trạng sản phẩm trước khi lắp
2. Làm sạch và căn chỉnh đồng tâm hai đầu ống
3. Đặt khớp nối vào vị trí giữa hai mặt bích
4. Lắp bulong và siết đều theo hình chéo
5. Kiểm tra độ kín và vận hành thử

Lưu ý quan trọng:

• Không kéo giãn vượt quá giới hạn cho phép
• Tránh xoắn hoặc lệch trục khi lắp đặt
• Không siết bulong quá lực gây biến dạng
• Nên lắp gần thiết bị tạo rung (máy bơm)

Ứng dụng thực tế

Khớp nối mềm cao su ARV DN125 được ứng dụng trong nhiều hệ thống:

• Hệ thống cấp nước đô thị và khu công nghiệp
• Hệ thống PCCC yêu cầu ổn định áp lực cao
• Hệ thống HVAC (chiller, AHU, cooling tower)
• Nhà máy sản xuất: thực phẩm, hóa chất, dược phẩm
• Hệ thống xử lý nước thải và môi trường ẩm
• Trạm bơm và đường ống dài có rung động lớn
