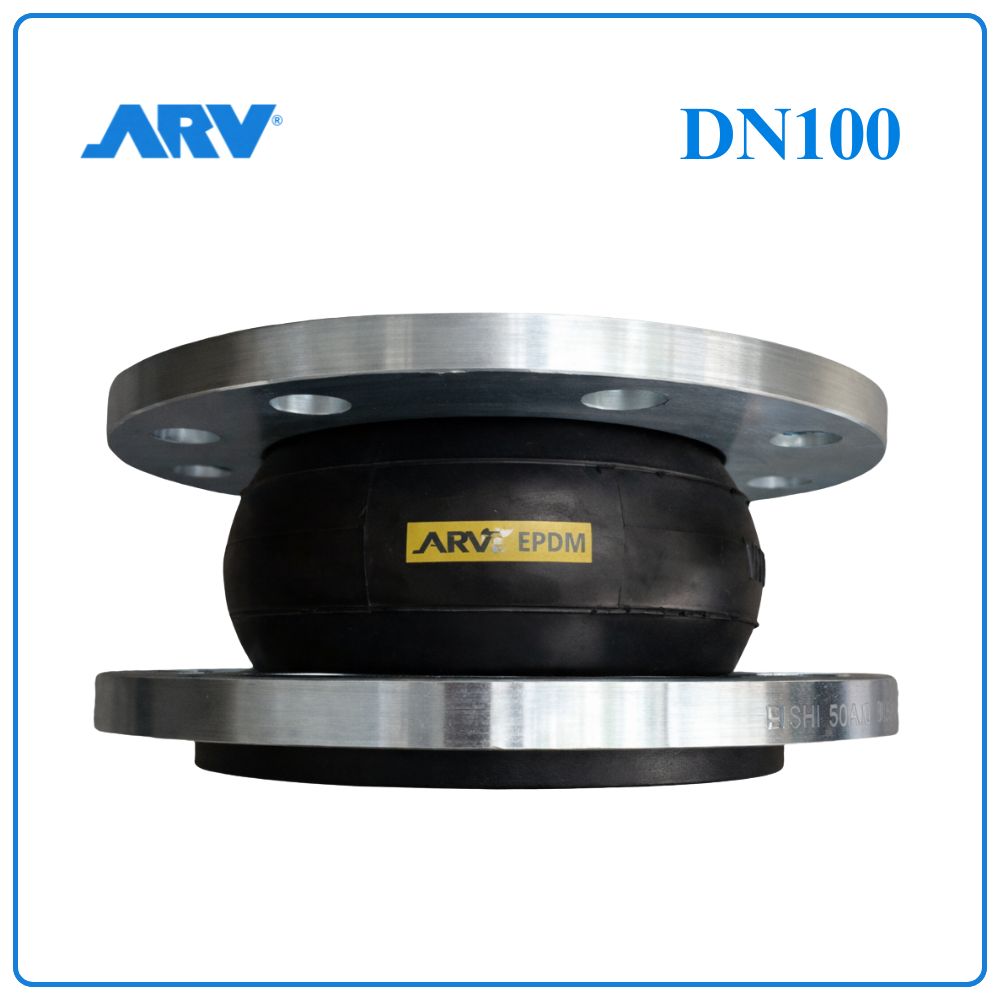

Khớp Nối Mềm Cao Su ARV DN100

Khái niệm khớp nối mềm ARV DN100

Khớp nối mềm cao su ARV DN100 (Rubber Expansion Joint) là thiết bị kết nối đường ống, cho phép hấp thụ chuyển động và rung động nhờ tính đàn hồi của cao su.

• Kích thước: DN100
• Quy đổi: 4 inch
• Đường kính ngoài tương đương: Ø114 mm

Sản phẩm thuộc dòng ARJ500, sản xuất theo tiêu chuẩn châu Âu, đảm bảo chất lượng và độ an toàn cao.

Đặc điểm nổi bật

• Cho phép bù sai lệch do giãn nở và co ngót của đường ống khi thay đổi nhiệt độ
• Hấp thụ sự thay đổi chiều dài đường ống do nhiệt độ
• Cho phép chuyển động ngang và chuyển động góc để ổn định hệ thống
• Không cần gioăng khi lắp đặt
• Giúp cân bằng chuyển động ngang và chuyển động góc của đường ống
• Hấp thụ hiện tượng búa nước (water hammer) trong hệ thống
• Lắp đặt dễ dàng nhờ mặt bích xoay linh hoạt
• Sử dụng cao su EPDM tiêu chuẩn, có thể thay bằng NBR theo yêu cầu
• Có thể cung cấp với nhiều cấp áp lực mặt bích khác nhau
• Phù hợp để bù giãn nở nhiệt và sai lệch lắp đặt
• Khả năng chống ăn mòn và chống mài mòn cao
• Không giống khớp kim loại cần thay gioăng định kỳ, sản phẩm gần như không cần bảo trì
• Trọng lượng nhẹ, giúp giảm chi phí lắp đặt
• Giảm thất thoát nhiệt trong hệ thống
• Vật liệu có độ bền cao: đàn hồi tốt, chịu nhiệt và chịu lực tốt

Thông số kỹ thuật

• Model: ARJ500
• Kích thước: DN100
• Áp lực làm việc: PN16 (16 bar)
• Áp lực thử thân: 24 bar
• Áp lực thử kín: 17.6 bar
• Nhiệt độ làm việc: Tối đa 80°C
• Kiểu kết nối: Mặt bích (EN1092-1, BS 6755)

Vật liệu cấu tạo

• Thân: Cao su EPDM gia cường sợi / thép
• Mặt bích: Thép mạ kẽm
• Lớp làm kín: EPDM

Chức năng

• Giảm rung động từ máy bơm và dòng chảy
• Hạn chế tiếng ồn trong hệ thống
• Bù giãn nở nhiệt đường ống
• Bù sai lệch lắp đặt và lệch trục
• Giảm ứng suất cơ học
• Bảo vệ thiết bị và tăng tuổi thọ hệ thống

Nguyên lý hoạt động

Khớp nối mềm ARV DN100 hoạt động dựa trên độ đàn hồi của cao su EPDM:

• Khi có rung động → cao su hấp thụ và triệt tiêu dao động
• Khi nhiệt độ thay đổi → khớp co giãn theo chiều dài
• Khi lệch trục → khớp tự điều chỉnh linh hoạt

Giúp hệ thống vận hành êm ái, ổn định và an toàn hơn.

Bảng kích thước DN100

Hướng dẫn lắp đặt khớp nối mềm DN100

Để đảm bảo hiệu quả và tuổi thọ sản phẩm, cần lắp đặt đúng kỹ thuật:

Các bước lắp đặt:

1. Kiểm tra sản phẩm trước khi lắp (không rách, biến dạng)
2. Làm sạch mặt bích đường ống
3. Đưa khớp nối vào giữa 2 mặt bích
4. Lắp bulong theo hình chữ X (siết đều lực)
5. Không siết lệch hoặc quá lực gây biến dạng cao su

Lưu ý quan trọng:

• Không kéo giãn quá mức cho phép
• Tránh xoắn khớp khi lắp đặt
• Nên lắp gần máy bơm để giảm rung hiệu quả
• Sử dụng thêm khớp chống giãn nếu áp lực lớn

Ứng dụng thực tế

Khớp nối mềm cao su ARV DN100 được ứng dụng rộng rãi trong nhiều hệ thống nhờ khả năng chống rung và bù giãn nở hiệu quả:

• Hệ thống cấp nước sinh hoạt và công nghiệp: giúp giảm rung từ máy bơm, bảo vệ đường ống
• Hệ thống thoát nước: hạn chế tiếng ồn và giảm áp lực dòng chảy
• Phòng cháy chữa cháy (PCCC): đảm bảo độ ổn định khi áp lực thay đổi đột ngột
• Hệ thống HVAC – điều hòa không khí: giảm rung tại chiller, AHU, cooling tower
• Nhà máy sản xuất: hóa chất, thực phẩm, dệt may, giấy…
• Hệ thống xử lý nước và nước thải: chống ăn mòn, chịu môi trường ẩm ướt
• Trạm bơm và trạm cấp nước: giảm sốc áp lực và bảo vệ thiết bị
• Công trình xây dựng, tòa nhà cao tầng: giảm rung lan truyền trong hệ thống kỹ thuật
