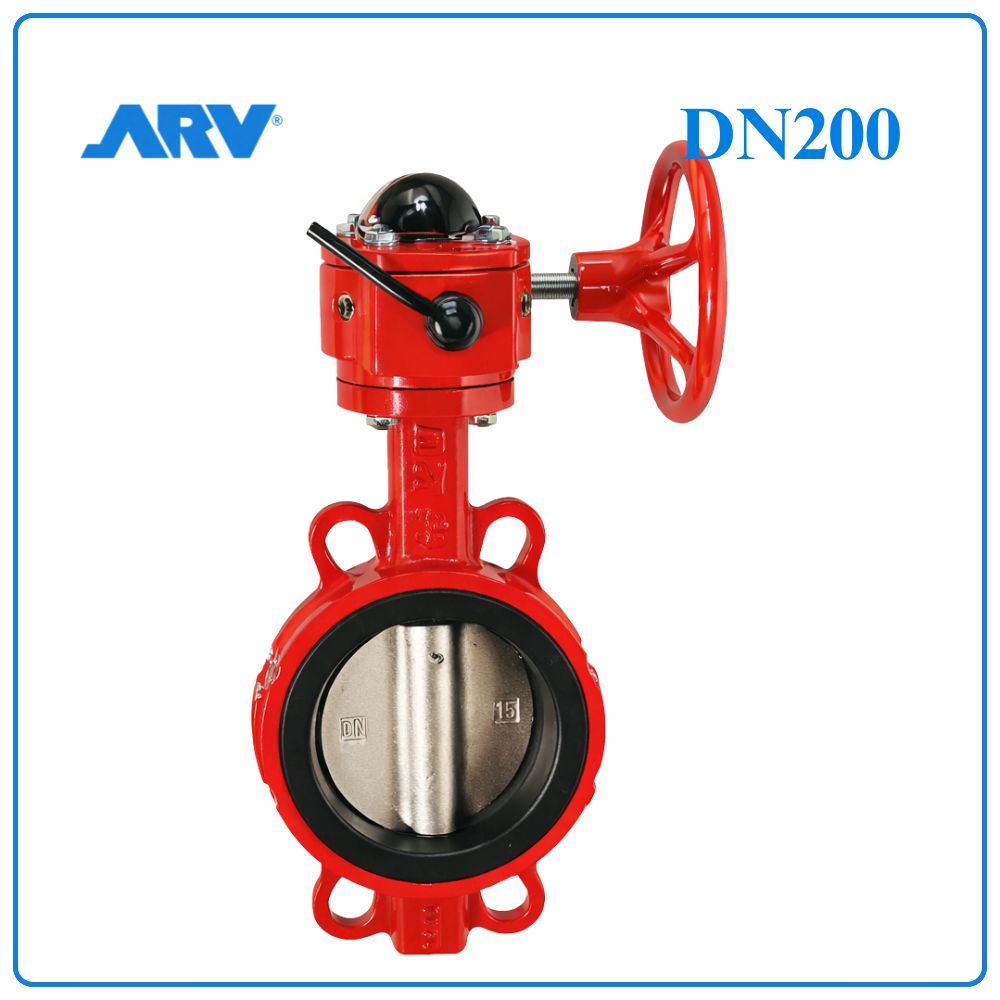

Tổng quan Van Bướm Tín Hiệu Điện ARV DN200
Van bướm tín hiệu điện ARV DN200 là thiết bị đóng mở và giám sát trạng thái vận hành trên hệ thống đường ống DN200 tương đương phi 219mm (8 inch). Sản phẩm thuộc dòng wafer butterfly valve tích hợp hộp tín hiệu, chuyên sử dụng trong hệ thống PCCC, HVAC, cấp thoát nước và nhà máy công nghiệp.
Thiết kế dạng wafer giúp van lắp đặt gọn gàng giữa hai mặt bích và tiết kiệm không gian thi công.

Đặc điểm nổi bật của Van Bướm Tín Hiệu Điện ARV DN200
- Van vận hành bằng bộ hộp số tay quay kết hợp công tắc tín hiệu giám sát trạng thái đóng mở.
- Thiết kế dạng wafer giúp giảm tải trọng và dễ dàng lắp đặt trên nhiều hệ thống đường ống khác nhau.
- Đĩa van được gia công dạng cầu và đánh bóng giúp giảm mô-men xoắn khi vận hành.
- Trục đôi giúp giảm lực đóng mở và hạn chế tổn thất áp suất trong quá trình hoạt động.
- Gioăng EPDM được ép trực tiếp vào thân van giúp tăng khả năng làm kín hai chiều.
- Bạc lót PTFE chịu tải cao giúp giảm ma sát và tăng độ bền cho bộ truyền động.
- Kết cấu đĩa van hạn chế bám cặn và giảm nguy cơ phát sinh vi khuẩn trong hệ thống nước.
- Toàn bộ bề mặt trong và ngoài được phủ epoxy nóng chảy dày tối thiểu 300 microns chống ăn mòn hiệu quả.
- Có thể sử dụng cho chức năng đóng ngắt hoặc điều tiết lưu lượng trong hệ thống kỹ thuật.
- Hộp tín hiệu hỗ trợ kết nối với hệ thống giám sát trung tâm BMS hoặc PCCC.
Thông số kỹ thuật Van Bướm Tín Hiệu Điện ARV DN200
| Nội dung | Thông tin |
| Model | ABFS650-200 |
| Thương hiệu | ARV |
| Xuất xứ | Việt Nam |
| Kích thước | DN200 – Phi 219 – 8 Inch |
| Kiểu kết nối | Wafer |
| Kiểu vận hành | Tay quay + hộp tín hiệu |
| Áp suất làm việc | PN16 |
| Áp suất test thân | 24 Bar |
| Áp suất test ghế van | 17.6 Bar |
| Nhiệt độ làm việc | 80°C |
| Tiêu chuẩn thiết kế | EN593 |
| Tiêu chuẩn kết nối | ISO7005-1 / EN1092-1 |
| Tiêu chuẩn kiểm tra | EN12266-1 |
| Vật liệu thân | Gang cầu |
| Vật liệu đĩa | Gang cầu + EPDM |
| Vật liệu trục | SS304 |
| Gioăng làm kín | EPDM |
| Bạc lót | PTFE |
| Sơn phủ | Epoxy ≥300 microns |
| Môi trường sử dụng | Nước sạch, HVAC, PCCC |
Cấu tạo Van Bướm Tín Hiệu Điện ARV DN200
| STT | Bộ phận | Vật liệu |
| 1 | Đai ốc trục truyền động | Thép |
| 2 | Gioăng O-ring | EPDM |
| 3 | Thân van | Gang cầu |
| 4 | Trục dẫn động | SS304 |
| 5 | Đĩa van | Gang cầu + EPDM |
| 6 | Trục định tâm | SS304 |
| 7 | Đai ốc trục định tâm | Thép |
| 8 | Bạc lót | PTFE |
| 9 | Gioăng O-ring | EPDM |
| 10 | Hộp tín hiệu | Gang cầu |

Nguyên lý hoạt động Van Bướm Tín Hiệu Điện ARV DN200
Van hoạt động thông qua cơ cấu truyền động hộp số tay quay.
Khi người vận hành xoay vô lăng, lực sẽ truyền đến trục van làm đĩa van xoay quanh tâm để thay đổi trạng thái đóng hoặc mở dòng lưu chất. Trong quá trình này, công tắc tín hiệu sẽ ghi nhận trạng thái thực tế của van và truyền dữ liệu về hệ thống điều khiển trung tâm.
Nhờ cơ chế vận hành này, hệ thống có thể kiểm soát trạng thái hoạt động của van nhanh chóng và chính xác hơn.
Bảng kích thước Van Bướm Tín Hiệu Điện ARV ABFS650
| Model | DN (mm) | A | B | C | Dφ | G | n x ØI | L |
| ABFS650-65 | 65 | 136 | 82 | 46 | 64 | 108 | 4 x 19 | 49 |
| ABFS650-80 | 80 | 142 | 91 | 46 | 79 | 123 | 4 x 19 | 49 |
| ABFS650-100 | 100 | 163 | 107 | 52 | 104 | 154 | 4 x 19 | 55 |
| ABFS650-125 | 125 | 176 | 107 | 56 | 123 | 180 | 4 x 19 | 59 |
| ABFS650-150 | 150 | 197 | 127 | 56 | 156 | 210 | 4 x 23 | 59 |
| ABFS650-200 | 200 | 230 | 143 | 60 | 202 | 263 | 4 x 23 | 64 |
| ABFS650-250 | 250 | 268 | 165 | 66 | 256 | 311 | 4 x 28 | 70 |
| ABFS650-300 | 300 | 293 | 185 | 73 | 306 | 362 | 4 x 28 | 78 |

Ứng dụng Van Bướm Tín Hiệu Điện ARV DN200
Hệ thống phòng cháy chữa cháy
Van được lắp đặt tại các tuyến ống chính nhằm kiểm soát và giám sát trạng thái hoạt động của hệ thống chữa cháy.
Nhà máy xử lý nước
Thiết bị hỗ trợ đóng mở và điều tiết lưu lượng trong hệ thống xử lý nước sạch và nước thải công nghiệp.
Hệ thống HVAC trung tâm
Van được sử dụng để kiểm soát dòng nước lạnh trong hệ thống điều hòa quy mô lớn.
Trạm bơm công nghiệp
Ứng dụng để quản lý lưu lượng nước tại các tuyến ống áp lực và hệ thống bơm công suất lớn.
Nhà máy nhiệt điện và công nghiệp nặng
Van phù hợp cho hệ thống nước làm mát và các tuyến ống kỹ thuật trong môi trường vận hành liên tục.
Cách lắp đặt Van Bướm Tín Hiệu Điện ARV DN200
Kiểm tra thiết bị trước khi thi công
Đảm bảo van đúng model ABFS650-200 và không có hư hỏng trong quá trình vận chuyển.
Vệ sinh đường ống
Loại bỏ bụi bẩn, cặn hàn và dị vật bên trong hệ thống trước khi lắp đặt van.
Định vị van giữa hai mặt bích
Đặt van đúng tâm để đĩa van có thể xoay linh hoạt và không bị cấn khi vận hành.
Lắp bulong cố định
Siết bulong đều lực theo hình chéo nhằm tăng độ kín và hạn chế lệch thân van.
Kiểm tra hộp tín hiệu
Đảm bảo công tắc tín hiệu hoạt động ổn định và truyền tín hiệu chính xác về hệ thống điều khiển.
Chạy thử hệ thống
Vận hành thử để kiểm tra độ kín, khả năng đóng mở và trạng thái tín hiệu thực tế của van.
So sánh Van Bướm Tín Hiệu Điện ARV DN200 và Van Bướm Tay Gạt ARV DN200
| Tiêu chí | Van bướm tín hiệu điện ARV DN200 | Van bướm tay gạt ARV DN200 |
| Model | ABFS650-200 | ABF600-200 |
| Kích thước | DN200 – Ø219 – 8 Inch | DN200 – Ø219 – 8 Inch |
| Kiểu vận hành | Tay quay + tín hiệu | Tay gạt |
| Khả năng giám sát | Có | Không |
| Góc đóng mở | 90° | 90° |
| Kiểu kết nối | Wafer | Wafer |
| Áp suất làm việc | PN16 | PN16 |
| Nhiệt độ làm việc | 80°C | 80°C |
| Vật liệu gioăng | EPDM | EPDM / NBR |
| Sơn phủ | Epoxy ≥300 microns | Epoxy FBE |
| Hệ thống phù hợp | PCCC, BMS | HVAC, nước sạch |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
