Van Bướm Tín Hiệu Điện ARV DN100

Van Bướm Tín Hiệu Điện ARV DN100 Là Gì?

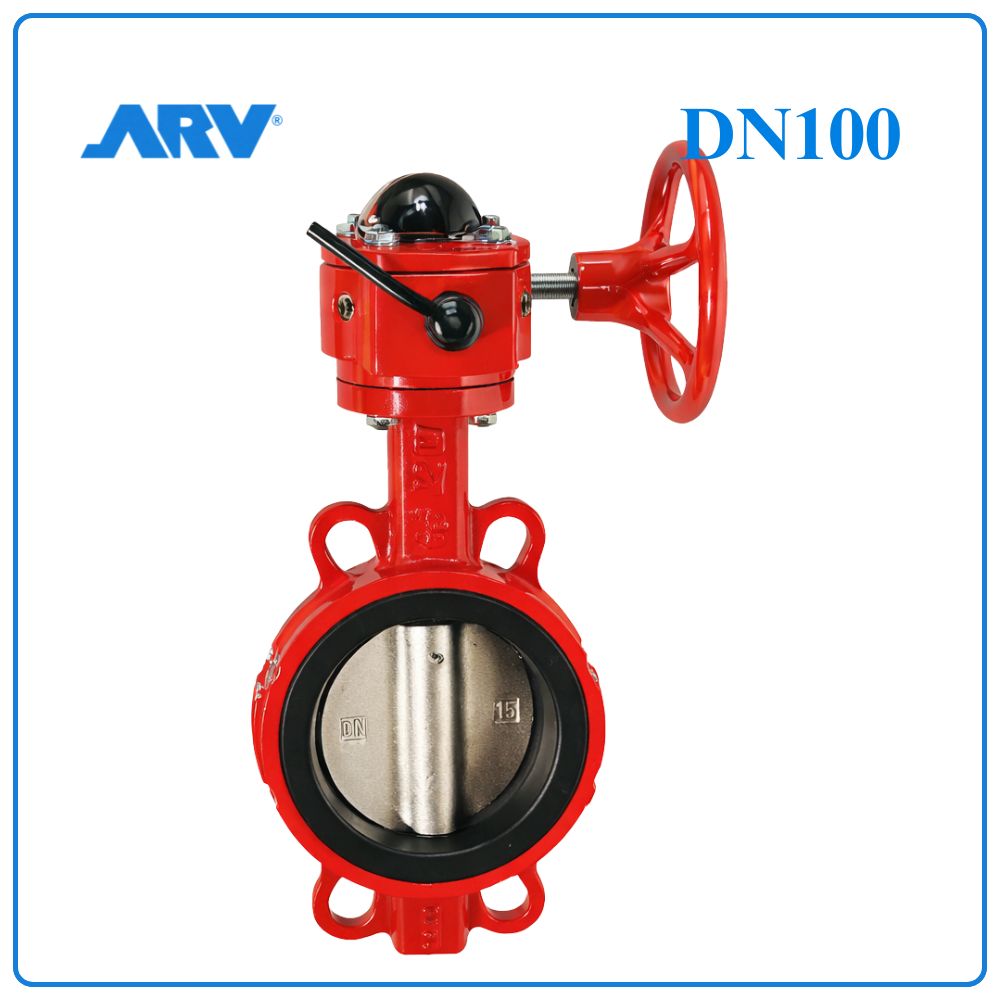

Van bướm tín hiệu điện ARV DN100 là thiết bị đóng mở và giám sát lưu chất trên đường ống, được thiết kế theo kiểu wafer với kích thước DN100 tương đương phi 114mm (4 inch).

Sản phẩm sử dụng bộ hộp số tay quay kết hợp công tắc tín hiệu giúp theo dõi trạng thái hoạt động của van trong hệ thống PCCC, HVAC và cấp thoát nước công nghiệp.

Đặc điểm nổi bật của Van Bướm Tín Hiệu Điện ARV DN100

• Van bướm wafer ABFS650 được lắp đặt theo phương đứng trên đường ống, vận hành đóng mở 90° thông qua bộ hộp số tay quay.
• Gioăng EPDM được đúc trực tiếp bên trong thân van giúp tăng độ kín khi vận hành.
• Thiết kế trục đôi giúp giảm tổn thất áp suất và giảm lực vận hành.
• Đĩa van được gia công và đánh bóng dạng cầu giúp giảm mô-men xoắn và tăng tuổi thọ sử dụng.
• Thiết kế đĩa liền khối giúp tăng khả năng bảo vệ khỏi cặn bẩn và vi khuẩn trong hệ thống.
• Gioăng sơ cấp và thứ cấp giúp ngăn lưu chất tiếp xúc trực tiếp với thân van và trục van.
• Gioăng làm kín bằng phương pháp ép chặt giúp tăng hiệu quả làm kín trong quá trình hoạt động.
• Bạc lót acetal chịu tải cao giúp hấp thụ lực tác động từ bộ truyền động.
• Công tắc tín hiệu hỗ trợ giám sát trạng thái đóng mở của van trên hệ thống điều khiển.
• Van có thể sử dụng như van đóng ngắt tuyến ống hoặc van điều tiết khu vực.
• Bề mặt trong và ngoài được phủ epoxy nóng chảy dày tối thiểu 300 microns giúp chống ăn mòn hiệu quả.

Thông số kỹ thuật Van Bướm Tín Hiệu Điện ARV DN100

Thông số	Giá trị
Model	ABFS650-100
Thương hiệu	ARV
Xuất xứ	Việt Nam
Kích thước	DN100 – Phi 114 – 4 Inch
Kiểu kết nối	Wafer
Kiểu vận hành	Tay quay + hộp tín hiệu
Áp lực làm việc	PN16
Nhiệt độ làm việc	80°C
Tiêu chuẩn thiết kế	EN593
Tiêu chuẩn kết nối	ISO7005-1 / EN1092-1
Tiêu chuẩn kiểm tra	EN12266-1
Vật liệu thân	Gang cầu
Vật liệu đĩa	Gang cầu + EPDM
Vật liệu trục	SS304
Gioăng làm kín	EPDM
Sơn phủ	Epoxy tĩnh điện
Môi trường sử dụng	Nước sạch, HVAC, PCCC

Cấu tạo Van Bướm Tín Hiệu Điện ARV DN100

STT	Bộ phận	Vật liệu
1	Đai ốc trục truyền động	Thép
2	Gioăng O-ring	EPDM
3	Thân van	Gang cầu
4	Trục dẫn động	SS304
5	Đĩa van	Gang cầu + EPDM
6	Trục định tâm	SS304
7	Đai ốc trục định tâm	Thép
8	Bạc lót	PTFE
9	Gioăng O-ring	EPDM
10	Hộp tín hiệu	Gang cầu

Nguyên lý hoạt động Van Bướm Tín Hiệu Điện ARV DN100

Van hoạt động thông qua cơ cấu hộp số tay quay kết hợp bộ tín hiệu giám sát.

Khi vô lăng được xoay, lực truyền động tác động lên trục van làm đĩa van xoay theo góc 90 độ để thực hiện đóng hoặc mở dòng lưu chất. Đồng thời, hộp tín hiệu sẽ ghi nhận trạng thái vận hành và truyền tín hiệu về trung tâm điều khiển.

Cơ chế này giúp người vận hành dễ dàng kiểm soát hoạt động của hệ thống từ xa.

Bảng kích thước Van Bướm Tín Hiệu Điện ARV ABFS650

Model	DN (mm)	A	B	C	Dφ	G	n x ØI	L
ABFS650-65	65	136	82	46	64	108	4 x 19	49
ABFS650-80	80	142	91	46	79	123	4 x 19	49
ABFS650-100	100	163	107	52	104	154	4 x 19	55
ABFS650-125	125	176	107	56	123	180	4 x 19	59
ABFS650-150	150	197	127	56	156	210	4 x 23	59
ABFS650-200	200	230	143	60	202	263	4 x 23	64
ABFS650-250	250	268	165	66	256	311	4 x 28	70
ABFS650-300	300	293	185	73	306	362	4 x 28	78

Ứng dụng Van Bướm Tín Hiệu Điện ARV DN100

Hệ thống phòng cháy chữa cháy

Van được lắp đặt để kiểm soát và giám sát trạng thái đóng mở trên các tuyến ống PCCC.

Hệ thống HVAC

Thiết bị hỗ trợ điều tiết dòng nước tuần hoàn trong hệ thống điều hòa trung tâm.

Nhà máy xử lý nước

Van phù hợp cho các đường ống cấp nước và xử lý nước công nghiệp.

Trạm bơm công nghiệp

Ứng dụng để kiểm soát lưu lượng nước trong hệ thống bơm áp lực.

Hệ thống BMS

Hộp tín hiệu hỗ trợ kết nối giám sát trạng thái van với trung tâm quản lý tòa nhà.

Cách lắp đặt Van Bướm Tín Hiệu Điện ARV DN100

Kiểm tra sản phẩm trước khi lắp

Đảm bảo van đúng kích thước DN100 và không xuất hiện hư hỏng trong quá trình vận chuyển.

Làm sạch hệ thống đường ống

Vệ sinh bề mặt kết nối và loại bỏ dị vật bên trong đường ống trước khi lắp đặt.

Căn chỉnh van vào giữa mặt bích

Đặt van đúng tâm để đĩa van có thể hoạt động ổn định và không bị cấn khi đóng mở.

Siết bulong cố định

Tiến hành siết bulong đều lực theo hình chéo nhằm tăng độ kín cho hệ thống.

Kiểm tra bộ tín hiệu

Đảm bảo hộp tín hiệu hoạt động ổn định và truyền trạng thái chính xác.

Vận hành thử nghiệm

Cho hệ thống chạy thử để kiểm tra khả năng đóng mở và độ kín thực tế của van.

So sánh Van Bướm Tín Hiệu Điện ARV DN100 và Van Bướm Tay Gạt ARV DN100

Tiêu chí	Van bướm tín hiệu điện ARV DN100	Van bướm tay gạt ARV DN100
Model	ABFS650-100	ABF600-100
Kích thước	DN100 – Ø114 – 4 Inch	DN100 – Ø114 – 4 Inch
Kiểu vận hành	Tay quay + tín hiệu	Tay gạt
Góc đóng mở	90°	90°
Khả năng giám sát	Có	Không
Kiểu kết nối	Wafer	Wafer
Áp suất làm việc	PN16	PN16
Nhiệt độ tối đa	80°C	80°C
Vật liệu gioăng	EPDM	EPDM / NBR
Sơn phủ	Epoxy ≥300 microns	Epoxy FBE
Hệ thống phù hợp	PCCC, BMS	HVAC, nước sạch
Chi phí đầu tư	Cao hơn	Tiết kiệm hơn
