CHỌN LOẠI VAN

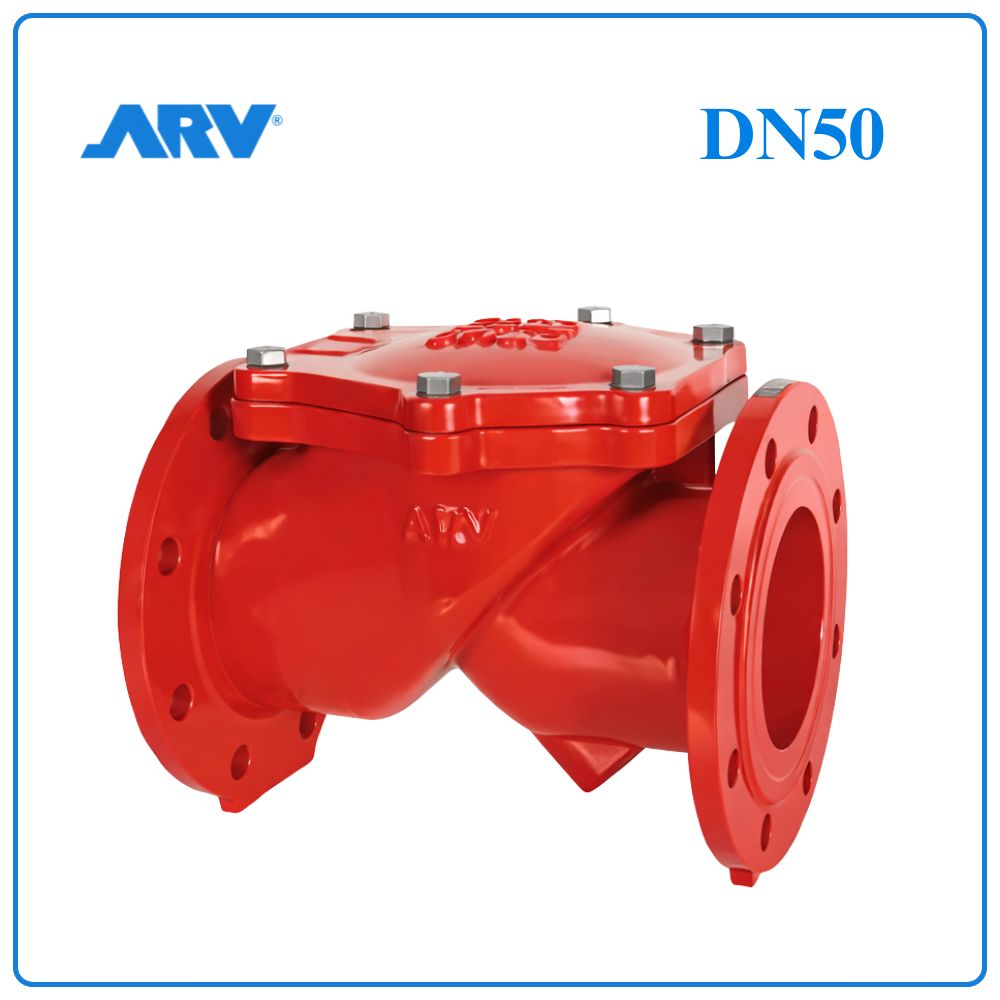

Van 1 Chiều Lá Lật ARV DN50
| Hạng mục | Thông tin |
| Tên sản phẩm | Van 1 chiều lá lật ARV DN50 |
| Model | RFC-50 |
| Kích thước | DN50 |
| Inch | 2 inch |
| Phi danh nghĩa | 60 mm |
| Kiểu van | Van 1 chiều lá lật |
| Kết nối | Mặt bích |
| Tiêu chuẩn bích | EN 1092-2 / ISO 7005-2 |
| Áp lực làm việc | PN16 |
| Áp suất thử thân | 24 Bar |
| Áp suất thử kín | 17.6 Bar |
| Thân van | Gang cầu GGG50 |
| Đĩa van | Gang bọc EPDM / NBR |
| Trục van | Inox |
| Nhiệt độ làm việc | Tối đa 80°C |
| Môi trường | Nước sạch, nước kỹ thuật |
Khái niệm Van 1 Chiều Lá Lật ARV DN50
Van 1 chiều lá lật ARV DN50 là giải pháp kiểm soát dòng nước một chiều dành cho hệ thống ống cỡ nhỏ. Khi dòng chảy đi đúng hướng, cánh van tự mở; khi nước có xu hướng chảy ngược, lá van lập tức khép lại để bảo vệ máy bơm và thiết bị phía sau. Kích thước DN50 tương đương 2 inch, phi danh nghĩa khoảng 60mm.
Ưu điểm nổi bật của Van 1 Chiều Lá Lật ARV DN50
- Kích thước gọn, phù hợp không gian lắp đặt hạn chế.
- Đóng mở tự động, không cần thao tác thủ công.
- Giảm nguy cơ tụt nước về máy bơm mini.
- Đĩa van bọc cao su giúp kín nước tốt.
- Thân gang cầu chắc chắn, chịu áp lực ổn định.
- Lớp sơn Epoxy tăng khả năng chống gỉ.
- Dễ lắp đặt, dễ thay thế khi bảo trì.
- Chi phí đầu tư hợp lý cho hệ thống nhỏ.
Thông số kỹ thuật Van 1 Chiều Lá Lật ARV DN50
| Hạng mục | Thông tin |
| Tên sản phẩm | Van 1 chiều lá lật ARV DN50 |
| Model | RFC-50 |
| Kích thước | DN50 |
| Inch | 2 inch |
| Phi danh nghĩa | 60 mm |
| Kiểu van | Van 1 chiều lá lật |
| Kết nối | Mặt bích |
| Tiêu chuẩn bích | EN 1092-2 / ISO 7005-2 |
| Áp lực làm việc | PN16 |
| Áp suất thử thân | 24 Bar |
| Áp suất thử kín | 17.6 Bar |
| Thân van | Gang cầu GGG50 |
| Đĩa van | Gang bọc EPDM / NBR |
| Trục van | Inox |
| Nhiệt độ làm việc | Tối đa 80°C |
| Môi trường | Nước sạch, nước kỹ thuật |
Cấu tạo Van 1 Chiều Lá Lật ARV DN50
| STT | Bộ phận | Vật liệu |
| 1 | Thân van | Gang cầu GGG50 |
| 2 | Seat | Đồng |
| 3 | Seal Ring | Đồng |
| 4 | Đĩa van | Gang bọc EPDM / NBR |
| 5 | Chốt | Inox |
| 6 | Trục | Inox |
| 7 | Đai ốc | Thép |
| 8 | Giá đỡ | Gang cầu |
| 9 | Gioăng kín | NBR |
| 10 | Nắp van | Gang cầu |
| 11 | Long đền | Thép |
| 12 | Bu lông | Thép |
Bảng kích thước Van 1 Chiều Lá Lật ARV DN50
| Model | DN | D | K | d | n x Øl | f | b | L |
| AFC200-50 | 50 | 165 | 125 | 99 | 4 x 19 | 2 | 16.5 | 205 |
| AFC200-65 | 65 | 185 | 145 | 118 | 4 x 19 | 2 | 17 | 215 |
| AFC200-80 | 80 | 200 | 160 | 132 | 8 x 19 | 3 | 19 | 223 |
| AFC200-100 | 100 | 220 | 180 | 156 | 8 x 19 | 3 | 20 | 247 |
| AFC200-125 | 125 | 250 | 210 | 184 | 8 x 19 | 3 | 20 | 285 |
| AFC200-150 | 150 | 285 | 240 | 211 | 8 x 23 | 3 | 20 | 324 |
| AFC200-200 | 200 | 340 | 295 | 266 | 12 x 23 | 3 | 20 | 400 |
| AFC200-250 | 250 | 405 | 355 | 319 | 12 x 26 | 3 | 25 | 498 |
| AFC200-300 | 300 | 460 | 410 | 370 | 12 x 26 | 4 | 28 | 620 |
Ứng dụng Van 1 Chiều Lá Lật ARV DN50
- Hệ thống cấp nước hộ gia đình
- Máy bơm tăng áp mini
- Đường ống chung cư nhỏ
- Hệ thống tưới tiêu dân dụng
- Phòng kỹ thuật tòa nhà
- Đường ống phụ trong nhà xưởng
Hướng dẫn lắp đặt Van 1 Chiều Lá Lật ARV DN50
Bước 1: Kiểm tra thiết bị
- Xác nhận đúng size DN50.
- Kiểm tra thân van, đĩa van, mặt bích.
Bước 2: Làm sạch đường ống
- Loại bỏ cặn bẩn, rác, vật cứng trong ống.
Bước 3: Xác định chiều lắp
- Lắp theo mũi tên trên thân van.
- Tránh lắp ngược chiều nước.
Bước 4: Cố định van
- Đặt gioăng kín giữa hai mặt bích.
- Siết bulong đều lực.
Bước 5: Chạy thử
- Mở nước từ từ.
- Quan sát độ kín và tiếng hoạt động.
Bước 6: Bảo trì
- Kiểm tra định kỳ, vệ sinh cặn bám.
Bảng so sánh Van 1 Chiều Lá Lật ARV DN50 và Van 1 Chiều Lò Xo ARV DN50
| Tiêu chí | Van 1 Chiều Lá Lật ARV DN50 | Van 1 Chiều Lò Xo ARV DN50 |
| Kiểu van | Dạng lá lật, đĩa van xoay quanh trục | Dạng lò xo, đĩa van đóng mở theo trục |
| Cơ chế hoạt động | Dòng chảy đẩy cánh van mở, ngược dòng tự đóng | Áp lực nước đẩy đĩa van, lò xo ép kín khi dừng bơm |
| Kích thước danh nghĩa | DN50 | DN50 |
| Model tham khảo | AFC200-50 | ARV Spring Check Valve DN50 |
| Kết nối | Mặt bích | Ren / Mặt bích |
| Áp lực làm việc | PN16 | PN10 / PN16 / PN25 |
| Vật liệu thân | Gang cầu GGG50 | Đồng / Gang / Inox |
| Bộ phận làm kín | Đĩa bọc EPDM / NBR | Gioăng EPDM / PTFE |
| Tổn thất áp suất | Thấp | Cao hơn |
| Đóng kín chống va đập | Khá | Tốt |
| Lắp ngang | Phù hợp | Phù hợp |
| Lắp đứng | Có thể | Rất tốt |
| Bảo trì | Dễ kiểm tra | Ít bảo trì |
| Ứng dụng | Máy bơm dân dụng, cấp nước nhỏ | Tăng áp mini, chống tụt nước |
| Kích thước tham khảo | L = 205 mm | L = 110 – 140 mm |
Địa chỉ mua Van 1 Chiều Lá Lật ARV DN50 Uy Tín
Nên chọn đơn vị có sẵn hàng ARV DN50, đầy đủ CO CQ, tư vấn đúng nhu cầu và giao nhanh để thuận tiện lắp đặt, thay thế.
Kết luận
Van 1 chiều lá lật ARV DN50 là lựa chọn phù hợp cho hệ thống nước nhỏ cần sự ổn định, bền bỉ và chi phí hợp lý. Đây là giải pháp hiệu quả cho dân dụng, tăng áp và các đường ống phụ trợ.
